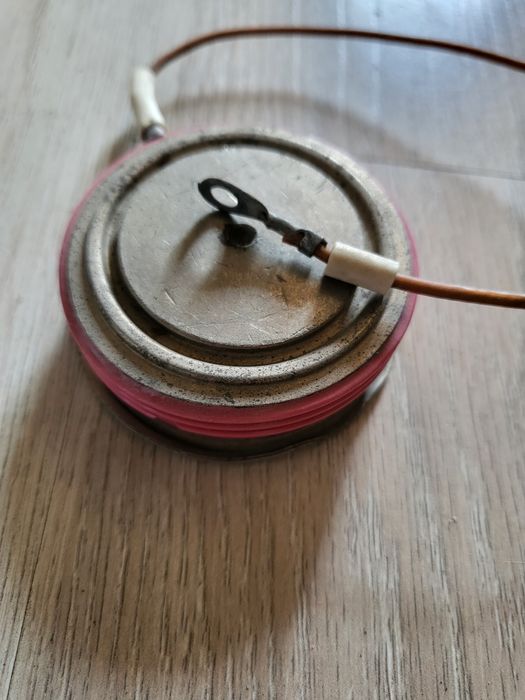

Тиристор — это мощный полупроводниковый прибор (электронный ключ), который используется для управления высокими токами и напряжениями с помощью слабого управляющего сигнала. От обычного транзистора он отличается тем, что проводит ток лавинообразно и остается открытым даже после прекращения управляющего сигнала.Как устроен и работаетКонструкция: Состоит из четырех чередующихся полупроводниковых слоев (\(p-n-p-n\)) и имеет три вывода: анод, катод и управляющий электрод.Запуск: Чтобы тиристор открылся (перешел из закрытого состояния в открытое), необходимо подать короткий импульс тока на управляющий электрод.Особенность: Тиристор является «неполностью управляемым ключом». Закрыть его сигналом управления нельзя. Он выключится только тогда, когда ток, проходящий через анод и катод, упадет ниже определенного значения (тока удержания) — например, при смене полярности переменного тока.Основные видыДинистор: Тиристор без управляющего электрода. Открывается сам, когда напряжение на нем превышает заданный порог.Тринистор: Самый распространенный тиристор с тремя выводами (имеет управляющий электрод).Симистор (двунаправленный тиристор): Пропускает ток в обоих направлениях, что делает его идеальным для работы в сетях переменного тока.Где применяетсяБлагодаря своей надежности и способности выдерживать колоссальные нагрузки, тиристоры лежат в основе многих промышленных и бытовых устройств:Регуляторы мощности (например, диммеры для освещения, регуляторы температуры паяльников).Системы плавного пуска и регулирования скорости вращения мощных электродвигателей.Сварочные аппараты и мощные блоки питания.Устройства защиты электроники от перенапряжений.Если вам требуется наглядная анимация того, как электроны проходят сквозь слои прибора и почему его нельзя просто выключить:11:01How does a thyristor work? The clearest explanation!YouTube · Hi Dev! – ЭлектроникаТиристор - ВикипедияОсновное применение тринисторов — это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. В двухвыводных приборах — дини...ВикипедияТиристоры для чайников - HabrТиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их ...ХабрТиристоры. Принцип действия и применение - ПромэлектроникаЗапирание тиристора происходит, когда ток тиристора становится ниже тока удержания IH. На рис. 3 приведена вольт-амперная характеристика тиристора. На ней отмеч...ПромэлектроникаТиристоры: назначение и применение. - РУ ЭлектрониксТиристор — полупроводниковое устройство для передачи сигнала в электрических сетях. В отличие от транзисторов и электронных ключей, тиристор обеспечивает постоя...РУ ЭлектрониксКак работает тиристор: самое понятное объяснениеЛавина нарастает сама по себе, хотя после выстрела прошло значительное время. Плюс: Наглядно показывает принцип лавинообразного нарастания тока через тиристор п...bga.centerПринципы работы и основные характеристики тиристоровТиристоры позволяют регулировать напряжение и ток, поступающие на потребитель, что позволяет эффективно управлять энергопотреблением и обеспечивать стабильную р...нпо «эрконТиристорный и симисторный стабилизатор напряженияПринципиальная разница между тиристорами и симисторами заключается в том, что тиристоры пропускают ток только в одну сторону, а симистор в обе. Поэтому для комм...www.td-m.ruЧем отличаются диоды, транзисторы и тиристорыТранзисторы широко применяются для усиления сигналов и коммутации электрических цепей. Тиристоры используются для управления высокими напряжениями и токами, их ...Школа для электрикаТиристоры: принцип действия, конструкции, типы и способы ...Тиристор является силовым электронным неполностью управляемым ключом. Поэтому иногда в технической литературеего называют однооперационным тиристором, который м...Школа для электрикаТиристоры: Ключевые параметры | LJ-MDТиристоры, изобретенные компанией GE в 1950 году, представляют собой четырехслойные трехтерминальные приборы. Эти полупроводниковые приборы играют важнейшую рол...LJ-MD
