КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ
рефлектометр

Длина волны: 1310/1550 нм
Тип волокна: G.652 SM-волокно
Динамический диапазон: 26 дБ/28 дБ
Слепая зона событий : 10 м
Слепая зона АТТ: 15 м
Диапазон испытаний: 10м-60км
Ширина импульса: 5нс-10мкс
Точность измерения: ±(1 м+интервал выборки+0,005%xтестовое расстояние)
Точность потерь: ± 0,2 дБ/дБ
Точки отбора проб: 16–128 тыс.
Разрешение выборки: 0,05~8м
Точность отражения: ±3 дБ
Хранение данных: Внутренний: 2600: Внешний: TF-карта
Уровень лазерной безопасности: Уровень класса II
Формат файла: Стандартный формат файла SOR
Разъем: FC/PC (взаимозаменяемые SC, ST) или FC/APC (взаимозаменяемые SC, ST)
ОПМ

Диапазон волн: 800-1700 нм
Тип интерфейса: Универсальный шарнир FC/SC/ST
Диапазон испытаний: -50 дБм~+26 дБм
Неопределенность:+5%
Идентификация частоты: CW/270/330/1к/2кГц
Длина волны калибровки: 850/1270/1300/1310/1490/1550/1577/1625нм
ЛС

Тип ЛД: ФПЛД
Выходная длина волны: 1310/1550 нм
Выходная мощность: 2-5 дБм
Частота модуляции: 270/330/1к/2кГц
Стабильность: CW,+0,5 дБ/15 мин (тест после 15 минут предварительного нагрева)
Разъем: FC/PC (взаимозаменяемые SCST) или FC/APC (взаимозаменяемые SC,ST)
ВФЛ

Длина волны работы: 650 нм — 20 нм
Выходная мощность: 10мВт
Режим: CW/1Гц/2Гц
Разъем: ФЦИСК/СТ
Другие параметры

Дисплей: 3,5-дюймовый цветной ЖК-дисплей
Интерфейс данных: Micro USB
Внешнее хранилище: TF-карта
Источник питания: полимерная литиевая батарея 3,7 В, 4000 мАч.
Адаптер питания: 5 В постоянного тока, 2 А
Срок службы батареи: режим ожидания> 20 часов;
Время измерения: > 12 часов
Рабочая температура: -10°C~+50°C
Температура хранения: -40°C~+70°C
Относительная влажность: 0 ~ 95%
Без конденсации Размеры: 173x82x37 мм
Вес: ≤350 г

Особенности и преимущества:

Двухволновой рефлектометр.
Поддерживает Тестовые длины волн 1310 и 1550 нм, что делает его пригодным для различных типов одномодовых волокон. Благодаря высокому динамическому диапазону (26 дБ / 28 дБ) он может выполнять обнаружение неисправностей в оптоволокне и измерение потерь на расстоянии до 80 км.

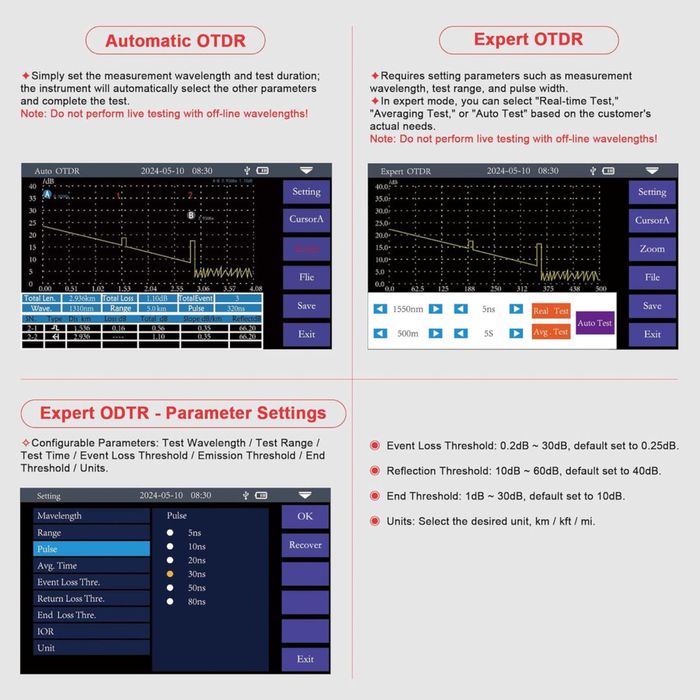

Автоматический + Экспертный режимы.
Автоматический режим OTDR: тестирование одним щелчком мыши для быстрой приемки и быстрой проверки.
Экспертный режим OTDR: позволяет вручную настраивать длину волны, ширину импульса, тестовое расстояние и т. д. — идеально подходит для опытных пользователей и инженеров.
Умная карта событий.
Автоматически анализирует точки отражения (разъемы, точки сращивания) и события потерь, предоставляя вам четкий и визуальный обзор всех «событий» волокна.
Включает проверку конечного состояния, которая определяет, правильно ли подключен конец волокна (например, порт ONU).

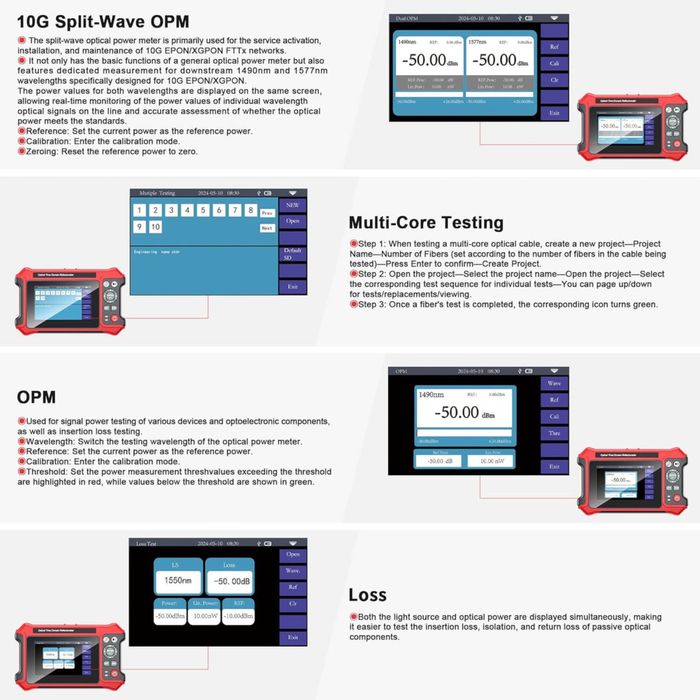

Измеритель оптической мощности (OPM) / разделенная волна 10G.
Встроенный измеритель оптической мощности 10G с широким диапазоном измерений (от –50 дБм до +26 дБм), поддерживающий измерения на нескольких длинах волн (включая 1490 нм).
Стабильная точность, идеально подходит для отладки и обслуживания сетей PON.
Стабильный источник света.
Встроенный стабильный источник света подходит для лазерного тестирования линий связи и обеспечивает согласованность и точность измерений потерь.
Визуальный дефектоскоп (VFL).
Лазер красного света (650 нм) VFL с максимальной мощностью около 10 мВт, способный четко определять точки разрыва, изгибы и места утечек.
Поддерживает несколько режимов работы (CW/мигающий) для повышения гибкости поиска неисправностей.

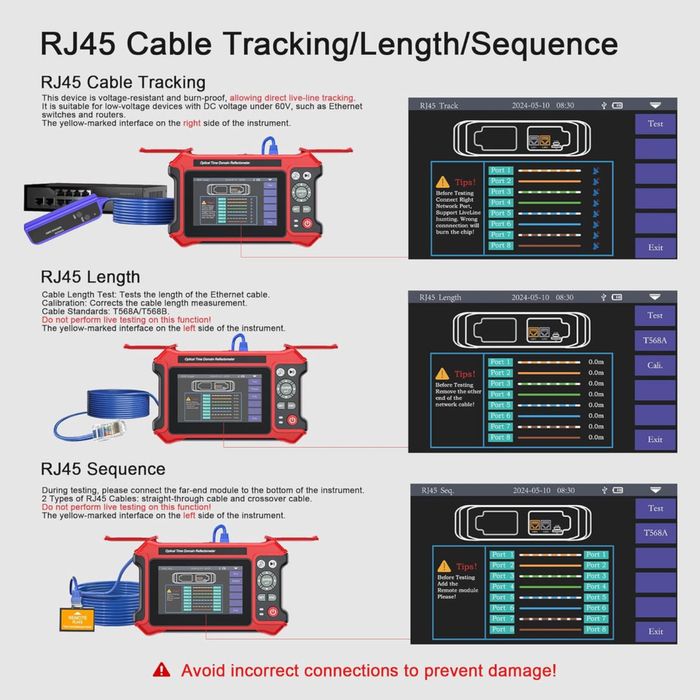

Отслеживание и тестирование Ethernet-кабелей.
Поддерживает тестирование сетевых кабелей RJ45: измерение длины (1–600 м), проверку последовательности проводов (Sequence) и отслеживание кабеля (Hunt).
Идеально подходит для развертывания локальных сетей/проектов структурированной кабельной системы.
Многоядерное тестирование.
Поддерживает тестирование многожильных волоконно-оптических кабелей, что делает его идеальным для использования в средах с оптоволоконными кабелями высокой плотности.
Обеспечивает одновременную проверку состояния нескольких волокон, повышая эффективность.
Торцевой осмотр.
Осматривает торцевую поверхность оптоволокна, чтобы определить, чистая она или повреждена, предотвращая сбои соединения, вызванные проблемами на торцевой стороне.
Аккумулятор и портативность.
Оснащен литиевой батареей емкостью 4700 мАч, поддерживающей длительное использование в полевых условиях.
Имеет зарядный порт Type-C с интеллектуальной защитой от перезарядки/перегрузки по току, что делает его пригодным для удаленной работы или работы на открытом воздухе.

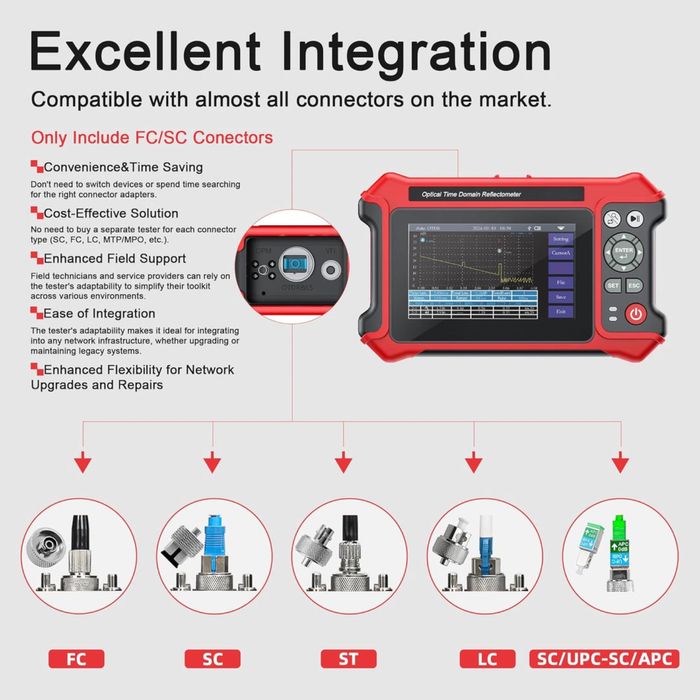

Мощная совместимость соединений.
Поддерживает интерфейсы FC/ПК и позволяет использовать сменные разъемы SC/ST (включая тип APC), совместимые с различными средами оптоволоконных сетей.
Подходит для сетей различных операторов связи, PON, городских сетей и т. д.
Удобный интерфейс.
Имеет 3,5-дюймовый цветной ЖК-экран с двумя режимами работы (сенсорный и кнопки), обеспечивающий гибкое и простое управление.
Поддерживает такие функции, как масштабирование экрана на основе жестов и захват снимков экрана, что упрощает просмотр и составление отчетов на месте.

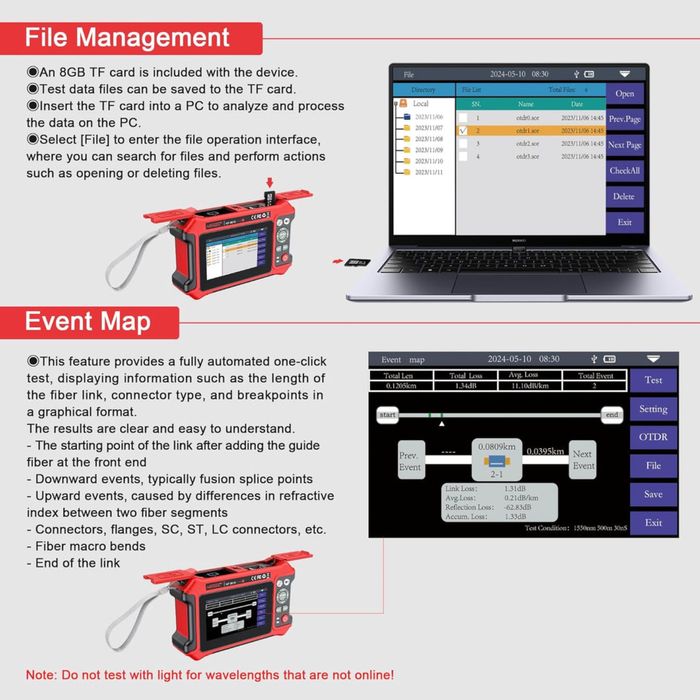

Надежное сохранение данных и форматы.
Поддерживает сохранение результатов тестов с использованием TF-карт/внешнего хранилища.
Использует стандартный формат файла SOR, совместимый с профессиональными инструментами анализа отчетов OTDR.
Безопасность и надежность.
Класс безопасности лазера II-l, подходит для ежедневных испытаний.
Технология фильтрации с высокой изоляцией: защищает чувствительные оптические компоненты во время тестирования и снижает потенциальный ущерб сетевому оборудованию (например, терминалам PON).
