Полная техническая характеристика
Основные данные

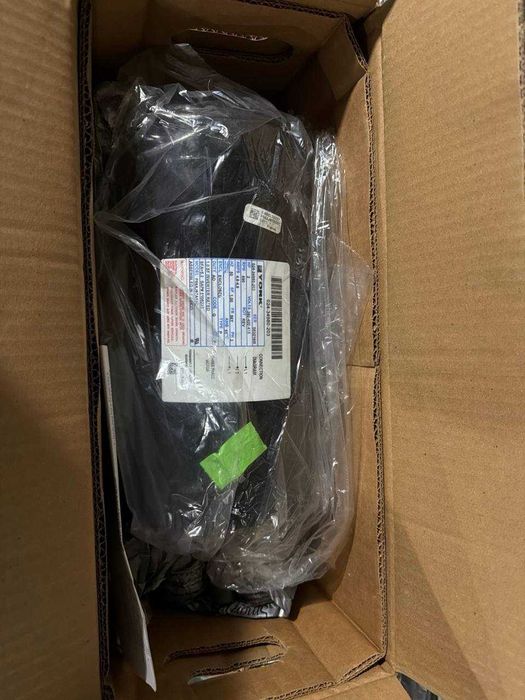

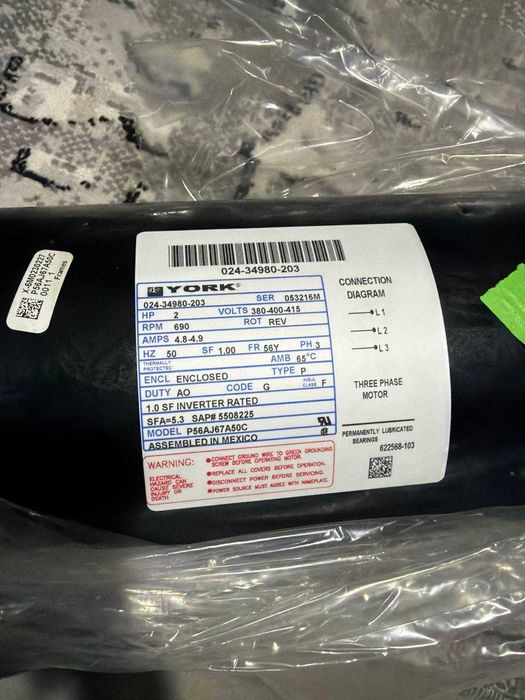

York P56AJ67A50C condenser fan motor (серия вентиляторных моторов HVAC).

Модель: P56AJ67A50C

Тип двигателя: асинхронный вентиляторный (Squirrel-cage induction motor)

Назначение: конденсаторный вентилятор HVAC

Производитель: York / Johnson Controls

OEM номера:

024-36873-206

024-36873-207

Стандарт рамы: NEMA 56Y

Электрические характеристики

Тип тока: AC (переменный)

Количество фаз: 3-фазный двигатель

Номинальное напряжение:

460 V (основная версия)

230 V (альтернативная версия)

Частота:

50 Hz

60 Hz

Мощность: 2 HP (≈1.49 kW)

Номинальный ток:

3.4–3.7 A при 460 V

~6.6 A при 230 V

Механические характеристики

Скорость вращения:

690 RPM

820 RPM

до 1150 RPM в некоторых версиях

Тип ротора: короткозамкнутый (squirrel-cage)

Количество полюсов: 6–8 (зависит от версии)

Диаметр вала: 5/8" (≈15.9 мм)

Длина вала: около 128 мм (≈5.06")

Тип подшипников:

шариковые

постоянная смазка

Тип корпуса: закрытый промышленный корпус (Enclosed housing)

Рабочие условия

Максимальная температура окружающей среды:

60–65 °C

Тип режима работы: Continuous duty (непрерывный режим)

Тепловая защита: встроенная термозащита

Монтаж:

горизонтальный

вертикальный

Направление вращения

Тип вращения: reversible (реверсивный)

или

CW Lead End (по часовой стрелке)

Габариты и масса

(для серии P56AJ)

Frame: 56Y

Длина корпуса: ~250–300 мм

Вес: примерно 10–14 кг

Основные области применения

Этот мотор используется в:

промышленных кондиционерах

roof-top HVAC units

чиллерах York

конденсаторных блоках охлаждения

вентиляторах теплообменников

Его функция — охлаждать конденсатор и переводить хладагент из газа в жидкость, обдувая теплообменник воздухом.

Дополнительные технические параметры

Класс изоляции: Class F или H

Сервис-фактор: около 1.0–1.15

Тип охлаждения: воздушное

Сертификация:

UL Recognized

CSA Certified

CE Marked
