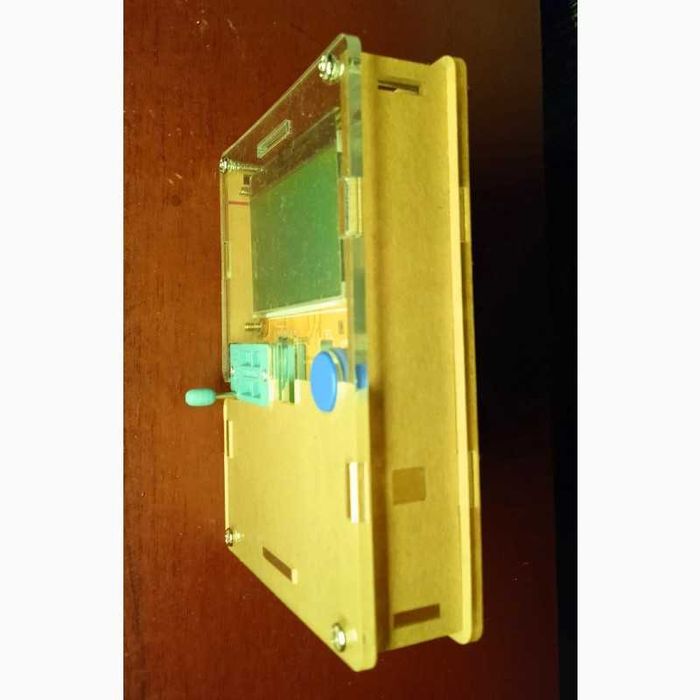

Cобран в корпусе как на фото.Модернизирован под литиевый аккумулятор с платой зарядки type-c(встроена)
Общая характеристика:
Спроектирован мега тестер на базе микроконтроллера ATmega328, LCD дисплея COG12864, управляющей кнопки, колодки, кварцевого резонатора и прочих вспомогательных компонентов, которые обеспечивают правильную работу устройства. Особенностями устройства являются: автоматическое отключение и легкий процесс калибровки.

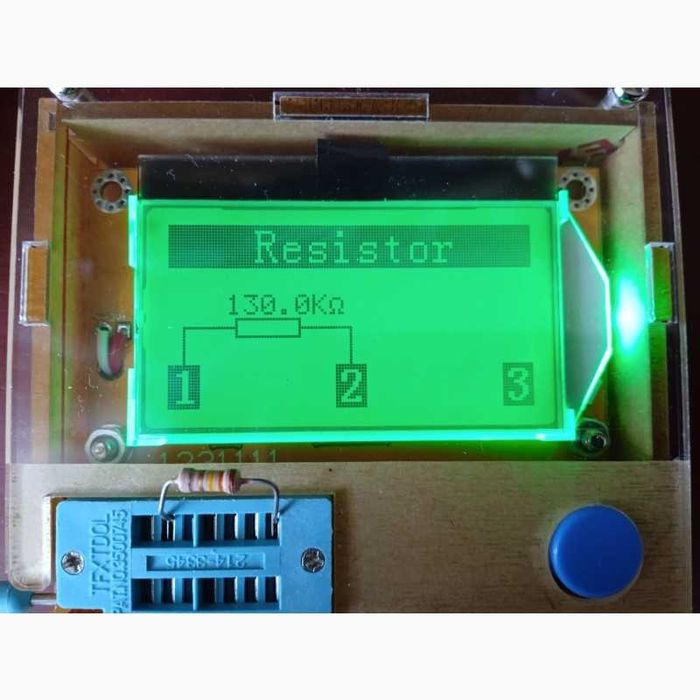

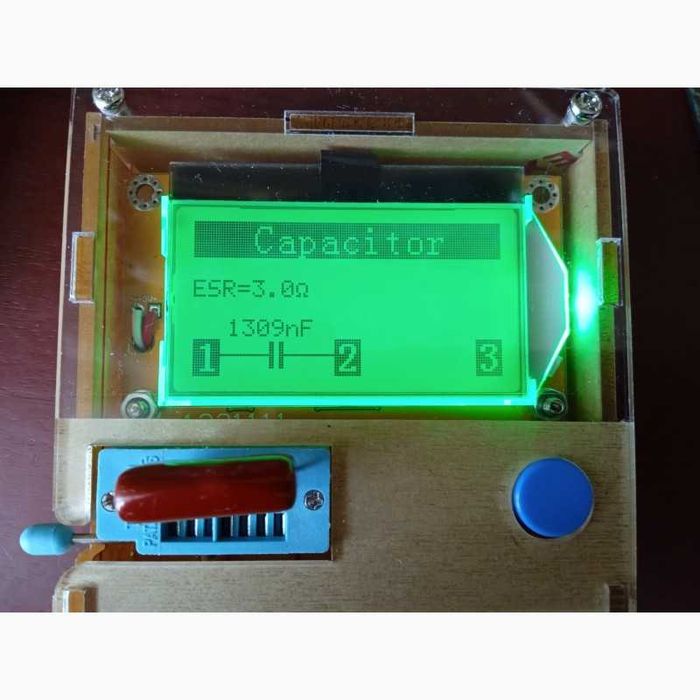

Измерение параметров: С помощью мега тестера LCR-T4 можно узнать параметры таких компонентов: конденсатора, резистора, полупроводниковых элементов (транзистор, диод) и катушки индуктивности.
Измеритель может определить такие параметры электронных компонентов:

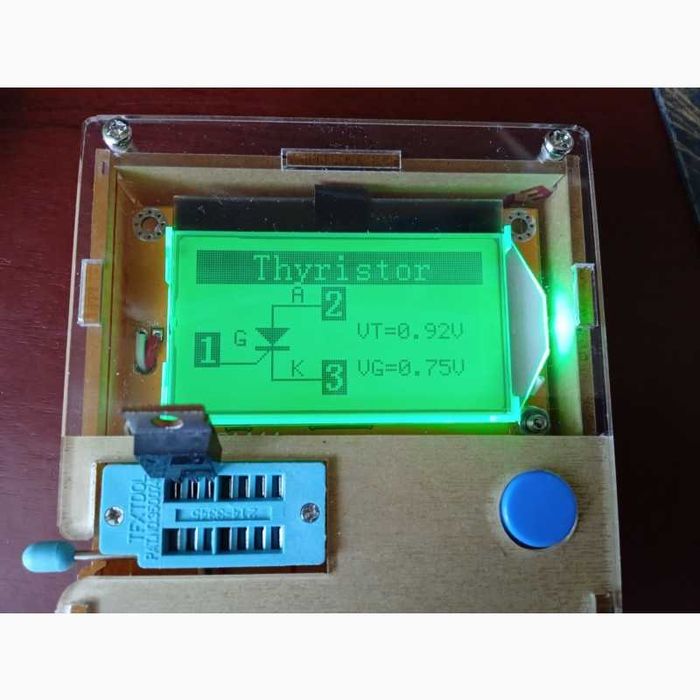

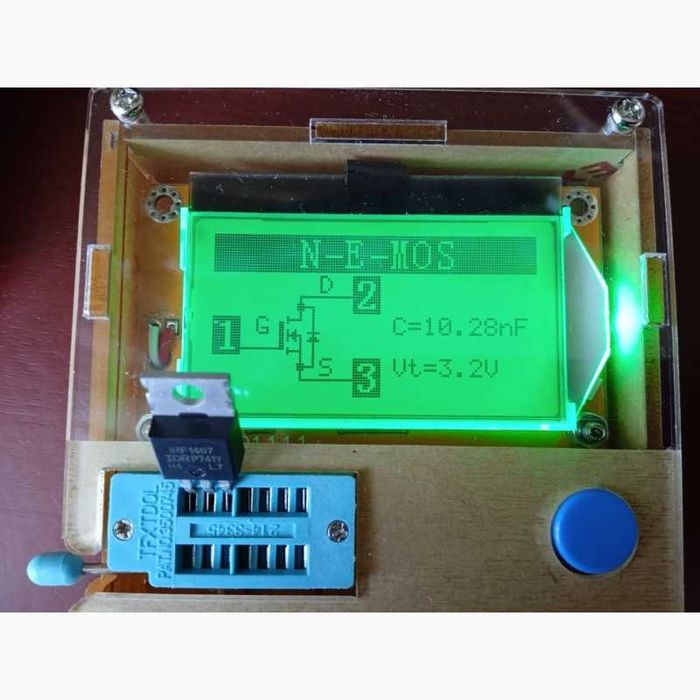

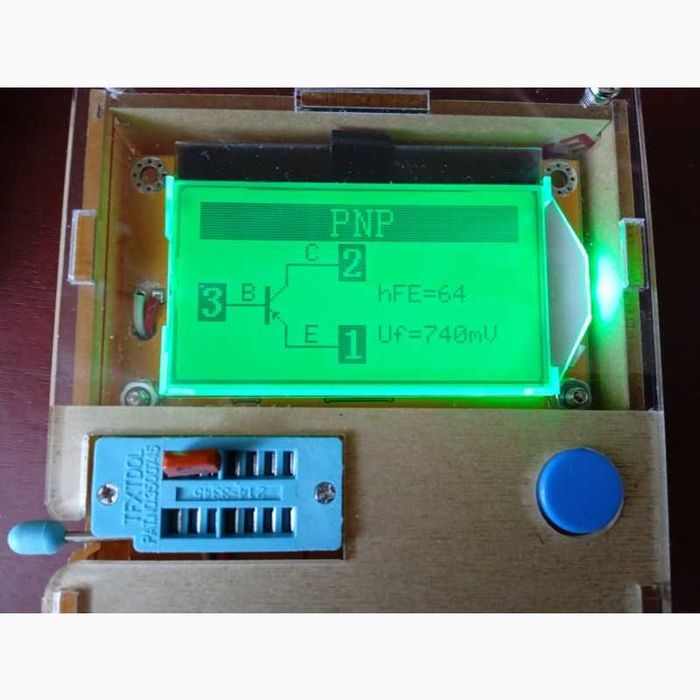

Сопротивление элемента, Индуктивность, Емкость конденсатора, Тип и распиновку транзистора/диода , Коэффициент передачи тока базы биполярного транзистора, Напряжение насыщения биполярного транзистора, Емкость затвора полевого транзистора, Напряжение открытия полевого транзистора, Падение напряжения на диоде, Паразитную емкость диода.

Для того чтобы измерить параметр компонента, сначала необходимо подключить источник питания в виде кроны. Затем следует убрать фиксацию с колодки, потянув рычаг вверх, и поместить необходимый элемент в колодку. После чего нужно закрыть фиксатор, потянув рычаг вниз, и кратковременно нажать на кнопку управления. Затем мега тестер LCR-T4 автоматически определит характеристики элемента, который установлен в планку.

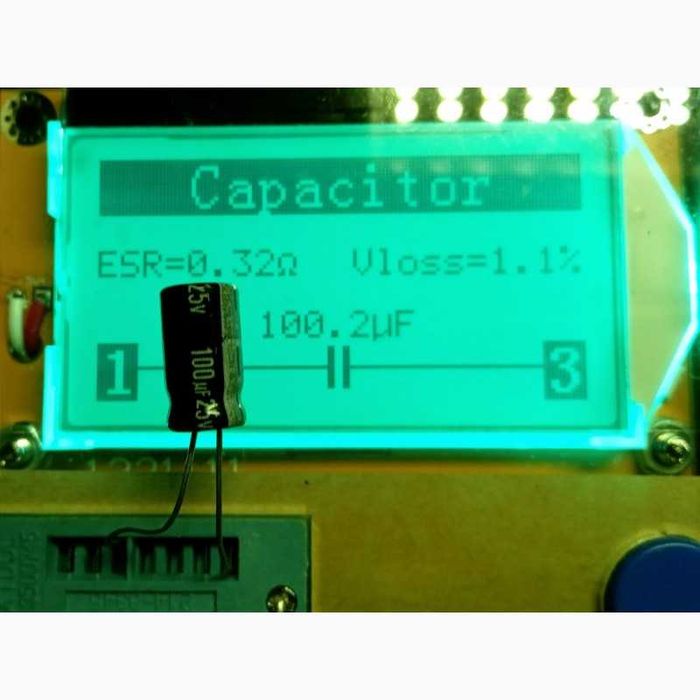

Обратите внимание, при измерении емкости конденсатора, его необходимо разрядить.

Питание устройства: Подключается источник питания к выносному разъему питания "Крона". В качестве источника питания можно использовать батарейку 6F22. Напряжение питания составляет 9 В.

Технические характеристики устройства:
Микроконтроллер ATmega328 прошивка V4.1.3
Напряжение питания, 9В
Диапазон измеряемого сопротивления 0,1 Ом ... 50 МОм
Диапазон измеряемой индуктивности 0,01 мГн ... 20 Гн
Диапазон измеряемой емкости 25 пФ ... 100000 мкФ
Рабочий ток, 25мА
Размеры модуля, 72 х 59 мм

Rasmda ko‘rsatilgan korpusga yig‘ilgan. Litiyli akkumulyatorga moslab modernizatsiya qilingan va ichiga Type-C zaryadlash platasi o‘rnatilgan.
Umumiy xarakteristikasi:
Mega tester ATmega328 mikrokontrolleri, COG12864 LCD displeyi va boshqa yordamchi komponentlar bazasida loyihalashtirilgan. Qurilmaning o‘ziga xosligi: avtomatik o‘chish va oson kalibrlash jarayoni.
Parametrlarni o‘lchash:
LCR-T4 testeri yordamida quyidagi komponentlarning parametrlarini aniqlash mumkin: kondensator, rezistor, yarimo‘tkazgichli elementlar (tranzistor, diod) va induktivlik g‘altagi.
Qurilma quyidagilarni aniqlaydi:
Element qarshiligi, induktivlik, kondensator sig‘imi, tranzistor/diod turi va oyoqchalari tartibi (raspinovka), bipolyar tranzistorning baza toki uzatish koeffitsienti, to‘yinish kuchlanishi, maydonli (polevoy) tranzistorning zatvor sig‘imi va ochilish kuchlanishi, dioddagi kuchlanish pasayishi va parazit sig‘imi.
Foydalanish:
Elementni o‘lchash uchun uni kolodkaga joylashtirib, fiksatorni tushiring va boshqaruv tugmasini bir marta bosing. Tester element xususiyatlarini avtomatik aniqlaydi.
Diqqat: Kondensator sig‘imini o‘lchashdan oldin uni albatta razryad qiling (bo‘shating).
Texnik xususiyatlari:
Mikrokontroller: ATmega328 (proshivka V4.1.3)
Ta’minot kuchlanishi: 9V (ichki akkumulyator orqali)
Qarshilik o‘lchash diapazoni: 0,1 Om ... 50 MOm
Induktivlik o‘lchash diapazoni: 0,01 mGn ... 20 Gn
Sig‘im o‘lchash diapazoni: 25 pF ... 100 000 mkF
Ishchi toki: 25 mA
Modul o‘lchamlari: 72 x 59 mm
