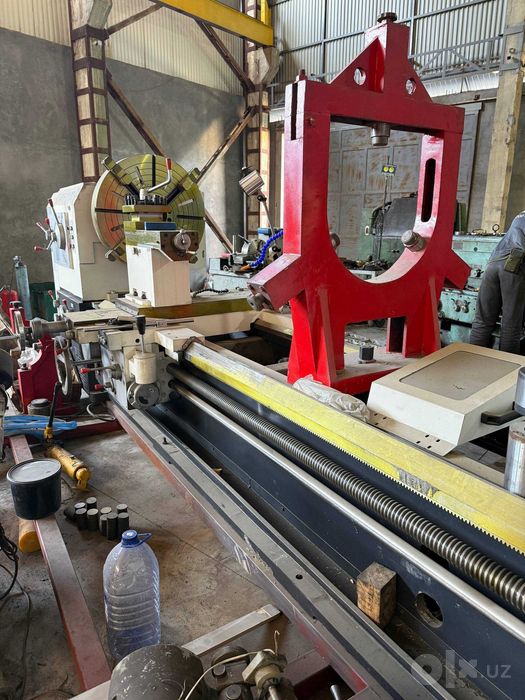

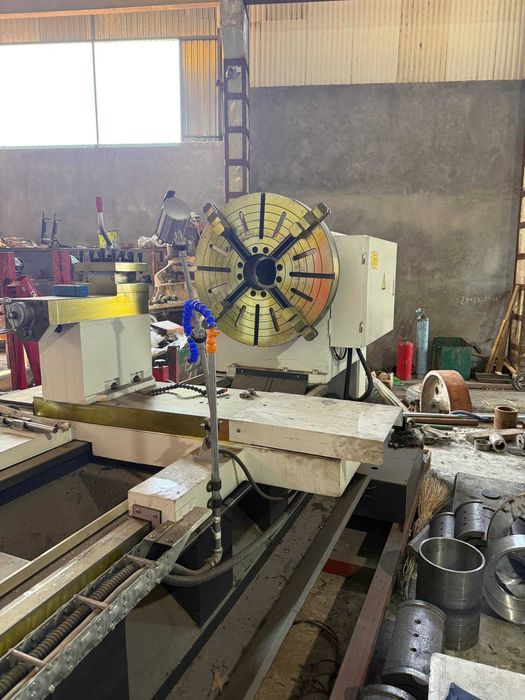

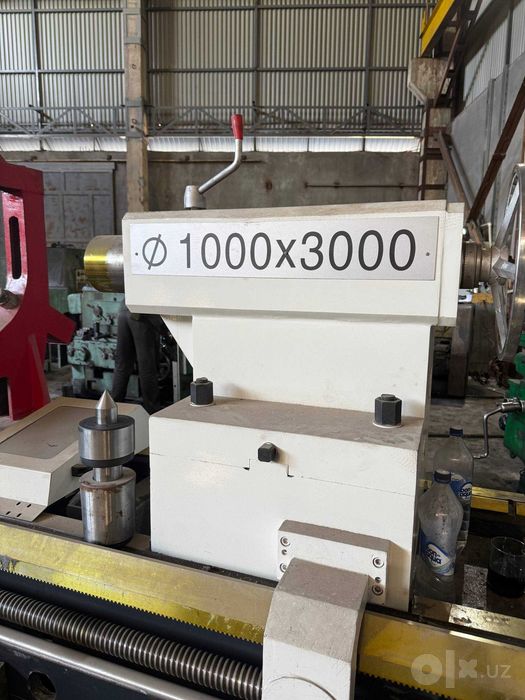

Станок модель 61100х3000
Максимальный диаметр обработки 1000 мм

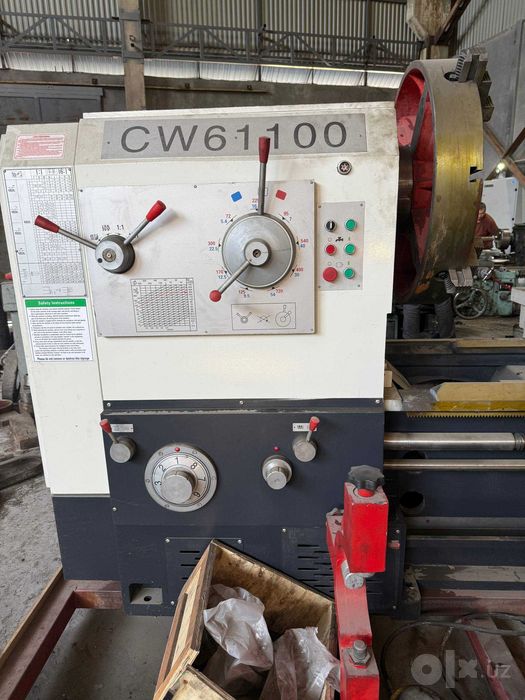

Технические данных станка CW61100
I Тип станка CW61100
Макс. диаметр обработки над станиной (мм) 1000
Макс. диаметр обработки над суппортом (мм) 680
Макс. длина обрабатываемой детали (РМЦ) (мм) 3000
Диаметр отверстия в шпинделе и тип конца шпинделя A2 11, Ф105 mm / мм
Конус переднего конца отверстия шпинделя и конус центра Ф120 mm / мм; Конус Морзе № 6
Число ступеней и диапазон частот вращения шпинделя (об/мин) 18 ступеней, 5.4 – 720
Число ступеней и диапазон продольных подач (мм/об) 64 ступени, 0.06 – 24.3
— Диапазон 1:1 (мм/об) 0.1 – 1.52
— Диапазон 1:1 (мм/об) 1.6 – 24.3
— Диапазон подачи по сменным шестерням (мм/об) 0.06 – 0.912
Отношение поперечной подачи к продольной 1/2
Скорость быстрого перемещения каретки (мм/мин) 4000
Шаг ходового винта 12 mm / мм (metric / метрический); 1/2″ (inch / дюймовый)
Типы и диапазон метрической резьбы (мм) 50 types / типов, 1 – 240 (+ 14 non
standard / нестандартных)
Типы и диапазон дюймовой резьбы (ниток на дюйм) 26 types / типов, 14 – 1
Типы и диапазон модульной резьбы (мм) 53 types / типа, 0.5 – 120
Типы и диапазон питчевой резьбы (DP) 24 types / типа, 28 – 1
Max. cross travel of lower tool post (mm) / Макс. ход поперечных салазок нижнего суппорта (мм) 500
Макс. ход верхнего суппорта (резцовых салазок) (мм) 200
Ход пиноли задней бабки (мм) 155
Конус пиноли задней бабки Metric No. 80 / Метрический № 80
Ширина направляющих станины (мм) 755
Мощность главного электродвигателя (кВт) 18.5
Мощность двигателя быстрого перемещения (кВт) 1.1
Мощность двигателя насоса охлаждения (Вт) 90
Габаритные размеры (Д×Ш×В) (мм) 5500 × 1600 × 1700

Список стандартных принадлежностей и инструментов
Примечание
1 Система охлаждения (СОЖ) — set / компл. 1
2 Осветительное устройство 36V/40W set / компл. 1
3 Токарный патрон 800 mm 4 jaw / 4-кулачковый 800 мм set / компл. 1
4 Ключ резцедержателя — piece / шт. 1
5 Рукоятка задней бабки — piece / шт. 1
6 Ключ для патрона — set / компл. 1
7 Руководство по эксплуатации — copy / экз. 1
8 Сертификат соответствия — copy / экз. 1
9 Упаковочный лист — copy / экз. 1
