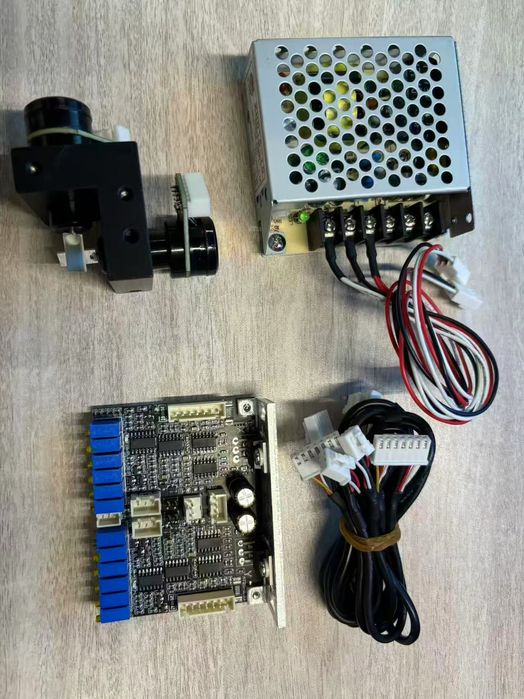

1)Основная плата управления (нижняя слева)
Это контроллер лазерного модуля / гальванометра (часто используется в лазерных гравёрах, маркерах, CO₂/волоконных системах).
Типичные характеристики:
Питание: 24 V DC
Управление: TTL / PWM / аналоговое (0–5 V или 0–10 V)
Интерфейсы:
Разъёмы для X / Y гальванометров
Разъём лазерного сигнала (L / EN / PWM)
Микросхемы:
Операционные усилители (LM358 / TL084 / аналоги)
Драйверы сигналов
Логические IC (обычно SOIC-16)
Подстроечные резисторы (синие):
Регулировка усиления
Балансировка осей
Частота / амплитуда
2) Блок питания (верх справа)
Импульсный блок питания в металлическом корпусе.
Типичные характеристики:
Вход: 220 V AC
Выход: 24 V DC
Ток: 3–6 A (зависит от модели)
Индикатор питания: есть
Защита: перегрузка, КЗ
3) Лазерный модуль / оптический узел (верх слева)
Похоже на лазер с линзой и креплением (возможно CO₂ указатель или диодный лазер).
Примерные параметры:
Тип: диодный лазер
Мощность: 1–5 W (визуально)
Регулировка фокуса: есть
Управление: TTL / PWM
4) Кабели (справа снизу)
Шлейфы для гальванометров
Питание
Управление лазером
