У С-ЗМ-1 в конце шлейфа-диод Д226

"Сигнал 3М-1"

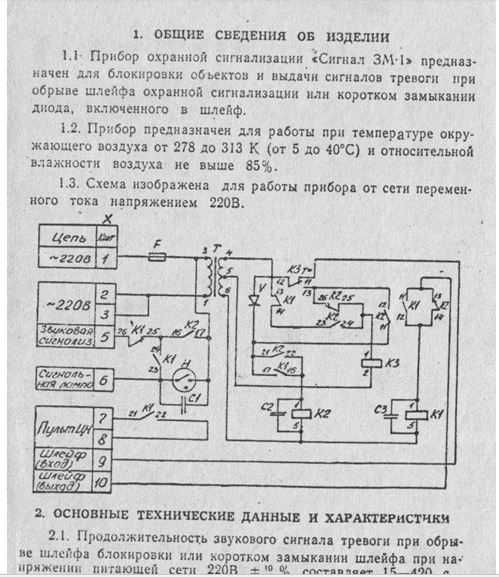

1 Общие сведения об изделии

1.1 Прибор охранной сигнализации «Сигнал ЗМ-1» предназначен для блокировки объектов и выдачи сигналов тревоги при обрыве шлейфа охранной сигнализации или коротком замыкании диода, включенного в шлейф.

1.2 Прибор предназначен для работы при температуре окружающего воздуха от 278 до 313 К (от 5 до 40 °С) и относительной влажности воздуха не выше 85%.

2 Основные технические данные и характеристики

2.1 Продолжительность звукового сигнала тревоги при обрыве шлейфа блокировки или коротком замыкании шлейфа при напряжении питающей сети 220В ± 10 15 % составляет 15-420 с.

2.2 Максимальное сопротивление шлейфа 1000 Ом (с учетом переходного сопротивления контактов) .

"S-ZM-1" shleyfi oxirida D226 diodi o‘rnatilgan.
"Signal 3M-1"
1. Buyum haqida umumiy ma’lumotlar
1.1 «Signal ZM-1» qo‘riqlash signalizatsiyasi qurilmasi ob’ektlarni blokirovka qilish hamda qo‘riqlash shleyfi uzilganda yoki shleyfga ulangan diodda qisqa tutashuv sodir bo‘lganda xavf signallarini berish uchun mo‘ljallangan.
1.2 Qurilma atrof-muhit havo harorati 278 dan 313 K gacha (+5 dan +40 °C gacha) va nisbiy namlik 85% dan yuqori bo‘lmagan sharoitda ishlashga mo‘ljallangan.
2. Asosiy texnik ma’lumotlar va xususiyatlar
2.1 Ta’minot tarmog‘i kuchlanishi 220V ± 10-15% bo‘lganda, blokirovka shleyfi uzilishi yoki qisqa tutashuvi natijasida beriladigan tovushli xavf signalining davomiyligi 15–420 soniyani tashkil etadi.
2.2 Shleyfning maksimal qarshiligi 1000 Om (kontaktlarning o‘tish qarshiligini hisobga olgan holda).
