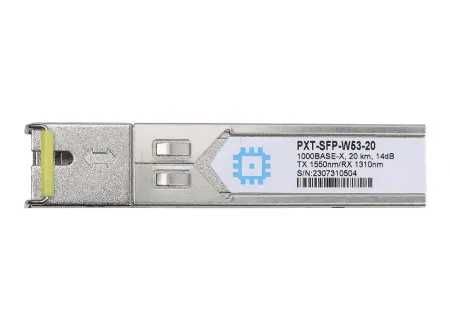

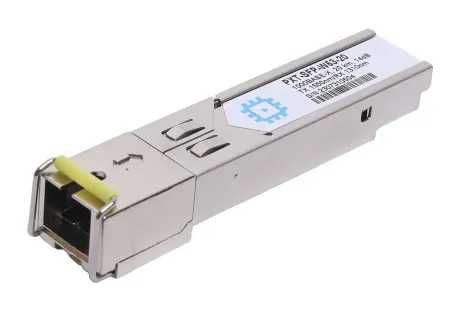

Одноволоконный модуль, SFP WDM 1000Base-BX, разъем SC, рабочая длина волны Tx/Rx: 1550/1310нм, дальность до 20км (14dB), с поддержкой функции DDM.

PXT-SFP-W53-20 это высокопроизводительные, экономичные модули, которые поддерживают скорость до 1,25 Гбит / с и дальность передачи до 20 км по SMволокну. Приемопередатчик состоит из двух секций: Секция передатчика включает в себя лазерный драйвер и 1550-нм DFB-лазер. Секция приемника состоит из штыревого фотодиода, интегрированного с трансимпедансным предусилителем (TIA) и ограничивающим усилителем.

Модуль подключается горячим способом к 20-контактному разъему. Высокоскоростной электрический интерфейс основан на логике низкого напряжения, с номинальным дифференциальным сопротивлением 100 Ом и подключением переменного тока в модуле. Оптический выход может быть отключен с помощью логического входа высокого уровня LVTTL TX_DIS. Ошибка передачи (Tx_Fault) предусмотрена для указания того, что модульный передатчик обнаружил неисправность, связанную с работой лазера или безопасностью. Выход потери сигнала (RX_LOS) предусмотрен для индикации потери входного оптического сигнала приемника.

Последовательный EEPROM в приемопередатчике позволяет пользователю получать доступ к данным мониторинга и конфигурации приемопередатчика через 2-проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижнюю и верхнюю области. Базовые цифровые диагностические данные (DD) хранятся в нижней области, в то время как конкретные данные хранятся в серии таблиц в верхней области памяти.

Особенности

• Протестированы в целевых коммутаторах для обеспечения превосходной производительности, качества и надежности

• Стандартный продукт класса 1/1M, соответствующий стандартам защиты окружающей среды RoHS (не содержит свинца)

• Поддерживается DDM (цифровой диагностический мониторинг)

• Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда

Основные параметры
Центральная длина волны, нм (DFB передатчик) 1310
Центральная длина волны, нм (PIN приёмник) 1550
Тип оптического волокна SMF
Максимальное рабочее напряжение, V 3,3
Скорость передачи данных 1.25G
Максимальная входная мощность, dBm +1
Минимальная выходная мощность, dBm -9
Потребление тока, mA 300
Максимальное расстояние, км 20
Чувствительность приема при средней мощности, dBm -22
Оптический бюджет, дБ 14
Поддержка горячей замены Да
Тип коннектора модуля SC
Максимальная ширина спектра, нм 1
Совместимость с оптическим интерфейсом разъёмом LC/SC Да

Официальная гарантия 12 месяцев.
