Разработанные композитные шаровые краны предназначены для перекрытия трубопроводов для перекачки различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов, кроме того значительная универсальность химической стойкости использованных для выпуска шарового крана композитов и высокая инертность этих материалов позволяют рекомендовать данное исполнение шаровых кранов и для пищевых и биологических сред.
Неоспоримыми достоинствами шарового крана является способность обеспечивать быстрое перекрытие потока и высокая надежность в эксплуатации.
Рабочие среды: нефтепродукты; химически активные среды (кислые и щелочные с механическими включениями и без механических включений); вода бытовая, промышленная, морская; пар; пищевые и биологические среды; гидро- и пневмопульпы крупностью частиц до 2 мм.
Варианты управления: - ручной привод; - ручной привод с редуктором; - электропривод; - пневмопривод
Композитное решение обеспечивает:
• низкий вес арматуры;
• гарантирует высокую химическую стойкость арматуры;
• отличные эксплуатационные характеристики;
• сохранный в течение всего срока работы внешний вид запорного узла.
Краткая характеристика

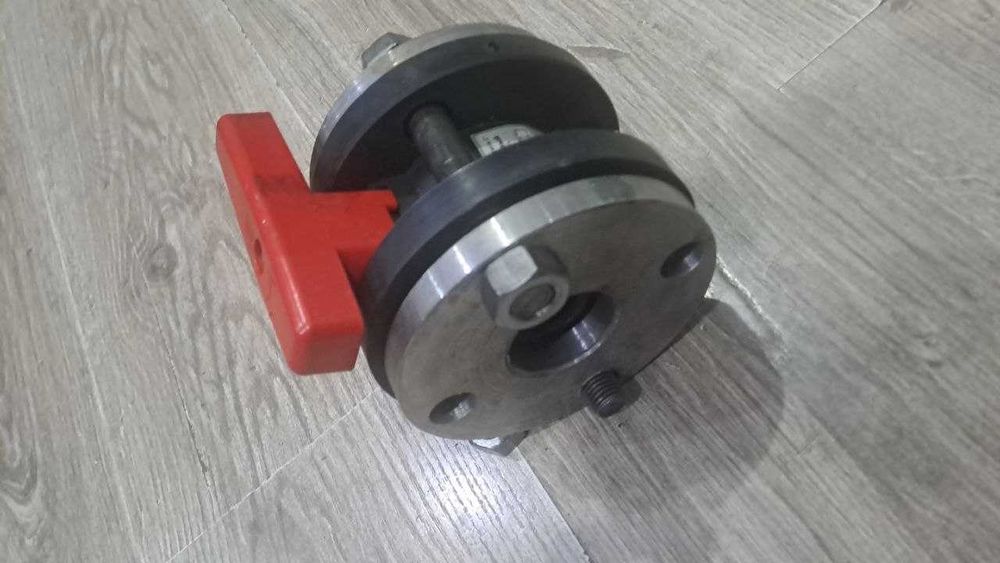

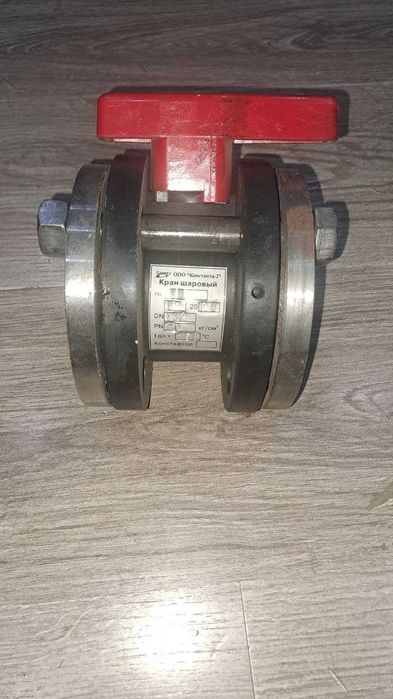

Химстойкий фланцевый Кран Шаровый полнопроходный из полимерных композитных материалов (ПКМ) ШК-1-032-3-2-1-1 Ду32 Ру25
Давление PN, МПа - до 2,5
Температура рабочих сред, °С - от -70 до +150
Температура окружающей среды, °С - от -30 до +50
Условия эксплуатации - УХЛ 2; 2.1 по ГОСТ 15150-69
Материал корпуса: композит на основе термореактивных смол
Материал шара: композиты Констафтор
Класс герметичности: А по ГОСТ Р 54808-2011
Присоединение ШК к трубопроводу - фланцевое
Присоединительные размеры фланцев - по ГОСТ 12815-80
Направление движения рабочей среды - двухстороннее
Расположение ШК на трубопроводе - любое
• Диаметр условный DN, мм - 32
• D, мм - 135
• H, мм - 161
• L, мм - 77
• A, мм - 100
• Диаметр отверстия (a, мм) х количество отверстий (n) на 1 фланец - 18 х4
• Крутящий момент на валу (Hм) - 7
• Масса, кг. не более - 1,4

В наличии краны шаровые DN25, DN32, DN40
