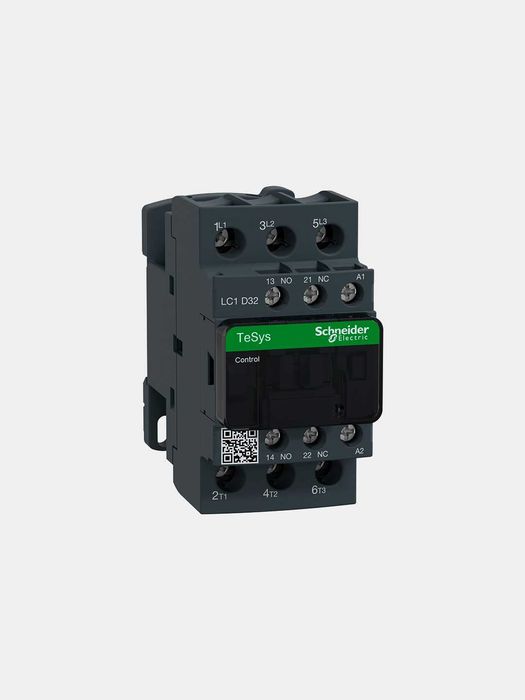

• Артикул производителя • LC1D32M7
• Производитель • Schneider Electric

Основные характеристики
Серия
TeSys Deca
Тип продукта
Контактор
Краткое название устройства
LC1D
Применение контактора
Активная нагрузка
Управление электродвигателем
Категория применения
AC-4
AC-1
AC-3
AC-3e
Описание полюсов
3P
[Ue] номинальное рабочее напряжение
Силовая цепь: = 690 V Переменный ток 25...400 Hz
Силовая цепь: = 300 В Постоянный ток
[Ie] номинальный рабочий ток
32 A (at 60 °C) at = 440 В Переменный ток AC-3 for Силовая цепь
50 A (at 60 °C) at = 440 В Переменный ток AC-1 for Силовая цепь
32 A (at 60 °C) at = 440 В Переменный ток AC-3e for Силовая цепь
[Uc] control circuit voltage
220 В Переменный ток 50/60 Гц
Дополнительные характеристики
Мощность двигателя, кВт
7,5 kW at 220...230 В Переменный ток 50/60 Гц (AC-3)
15 kW at 380...400 V Переменный ток 50/60 Гц (AC-3)
15 kW at 415...440 V Переменный ток 50/60 Гц (AC-3)
18,5 kW at 500 В Переменный ток 50/60 Гц (AC-3)
18,5 kW at 660...690 В Переменный ток 50/60 Гц (AC-3)
7,5 kW at 400 В Переменный ток 50/60 Гц (AC-4)
7,5 kW at 220...230 В Переменный ток 50/60 Гц (AC-3e)
15 kW at 380...400 V Переменный ток 50/60 Гц (AC-3e)
15 kW at 415...440 V Переменный ток 50/60 Гц (AC-3e)
18,5 kW at 500 В Переменный ток 50/60 Гц (AC-3e)
18,5 kW at 660...690 В Переменный ток 50/60 Гц (AC-3e)
Мощность двигателя, л.с.
2 hp at 115 V Переменный ток 50/60 Гц for 1 фаза motors
5 hp at 230/240 V Переменный ток 50/60 Гц for 1 фаза motors
10 hp at 200/208 V Переменный ток 50/60 Гц for 3 фазы motors
10 hp at 230/240 V Переменный ток 50/60 Гц for 3 фазы motors
20 hp at 460/480 V Переменный ток 50/60 Гц for 3 фазы motors
25 hp at 575/600 V Переменный ток 50/60 Гц for 3 фазы motors
Код совместимости
LC1D
Конфигурация главных контактов
3 Н.О.
Защитная крышка
С
[Ith] условный тепловой ток на открытом возду
10 A (at 60 °C) for цепь сигнализации
50 A (at 60 °C) for Силовая цепь
Номинальная включающая способность Irms
140 A Переменный ток for цепь сигнализации conforming to IEC 60947-5-1
250 A Постоянный ток for цепь сигнализации conforming to IEC 60947-5-1
550 A at 440 В for Силовая цепь conforming to ГОСТ IEC 60947
Номинальная отключающая способность
550 A at 440 В for Силовая цепь conforming to ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток
260 A 40 °C - 10 с for Силовая цепь
430 A 40 °C - 1 с for Силовая цепь
60 A 40 °C - 10 мин for Силовая цепь
138 A 40 °C - 1 мин for Силовая цепь
100 A - 1 с for цепь сигнализации
120 A - 500 мс for цепь сигнализации
140 A - 100 мс for цепь сигнализации
Соответствующий номинал предохранителя
10 A gG for цепь сигнализации conforming to IEC 60947-5-1
63 A gG at = 690 V coordination тип 1 for Силовая цепь
63 A gG at = 690 V coordination тип 2 for Силовая цепь
Среднее полное сопротивление
2 мОм - Ith 50 A 50 Гц for Силовая цепь
Мощность, рассеиваемая одним полюсом
2 W AC-3
5 W AC-1
2 W AC-3e
[Ui] номинальное напряжение изоляции
Силовая цепь: 690 миля в соответствии с IEC 60947-4-1
Силовая цепь: 600 миля CSA сертифицированный
Силовая цепь: 600 миля UL сертифицированный
Цепь сигнализации: 690 миля в соответствии с IEC 60947-1
Цепь сигнализации: 600 миля CSA сертифицированный
Цепь сигнализации: 600 миля UL сертифицированный
Категория перенапряжения
III
Степень загрязнения
3
[Up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с ГОСТ IEC 60947
Безопасный уровень надежности
B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость
15 млн. циклов
Электрическая износостойкость
1,65 млн. циклов 32 A AC-3 при Ue = 440 В
1,4 млн. циклов 50 A AC-1 при Ue = 440 В
1,65 млн. циклов 32 A AC-3e при Ue = 440 В
Тип цепи управления
Пер. ток в 50/60 Гц стандартный
Технология использования катушек
Без встроенного модуля защиты от перегрузок
пределы напряжения цепи управления
0,3...0,6 Uc (-40…70 °C):отпускание Переменный ток 50/60 Гц
0,8...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 50 Гц
0,85...1,1 Uc (-40…60 °C):находится в состоянии работы Переменный ток 60 Гц
1...1.1 Uc (60…70 °C):находится в состоянии работы Переменный ток 50/60 Гц
Потребляемая мощность при срабатывании
70 VA 60 Гц cos phi 0,75 (at 20 °C)
70 VA 50 Гц cos phi 0,75 (at 20 °C)
Потребляемая мощность при удержании, В·А
7,5 VA 60 Гц cos phi 0,3 (at 20 °C)
7 VA 50 Гц cos phi 0,3 (at 20 °C)
Теплоотдача
2…3 W at 50/60 Гц
время работы
12...22 мс включение
4...19 мс отключение
Maximum operating rate
3600 цикл/ч at 60 °C
Соединения – клеммы
Цепь управления: винтовой зажим 1 1…4 mm² - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 mm² - cable stiffness: гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…4 mm² - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1…2,5 mm² - cable stiffness: гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4 mm² - cable stiffness: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…4 mm² - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 1 2,5…10 mm² - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 2 2,5…10 mm² - cable stiffness: гибкий Без наконечника
Силовая цепь: винтовой зажим 1 1…10 mm² - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 1,5…6 mm² - cable stiffness: гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 1 1,5…10 mm² - cable stiffness: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 2 2,5…10 mm² - cable stiffness: жесткий кабель Без наконечника
Момент затяжки
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Вспомогательные контакты
1 Н.О. + 1 Н.З.
Тип вспом. контактов
тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации
25...400 Гц
Минимальное коммутируемое напряжение
17 миля for цепь сигнализации
Минимальный коммутируемый ток
5 мА for цепь сигнализации
Сопротивление изоляции
> 10 МОм for цепь сигнализации
Время без перекрытия
1,5 ms при снятии напряжения между НЗ и НО контактом
1,5 ms при подаче напряжения между НЗ и НО контактом
Способ монтажа
Монтаж на панель
Рейка
Условия эксплуатации
Стандарты
CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
CSA C22.2 No 60947-4-1
Сертификаты
UL
CCC
CSA
морское исполнение
UKCA
EAC
CB Scheme
Степень защиты IP
IP20 лицевая панель в соответствии с IEC 60529
Защитное исполнение
TH в соответствии с МЭК 60068-2-30
условия эксплуатации
в соответствии с IACS E10 воздействие влажной жары
в соответствии с IEC 60947-1 Annex Q category D воздействие влажной жары
Допустимая температура воздуха вокруг устройства
-40…60 °C
60…70 °C с ухудшением рабочих характеристик
Рабочая высота
0...3000 м
Огнестойкость
850 °C в соответствии с IEC 60695-2-1
Огнестойкость
V1 в соответствии с UL 94
Механическая стойкость
Вибрации контактор разомкнут (2 g (ном.), 5...300 Гц)
Вибрации контактор замкнут (4 g (ном.), 5...300 Гц)
Удары контактор замкнут (15 ГН в течении 11 мс)
Удары контактор разомкнут (8 g (ном.) в течение 11 мс)
Высота
85 mm
Ширина
45 mm
Глубина
92 mm
Вес нетто
0,375 kg
