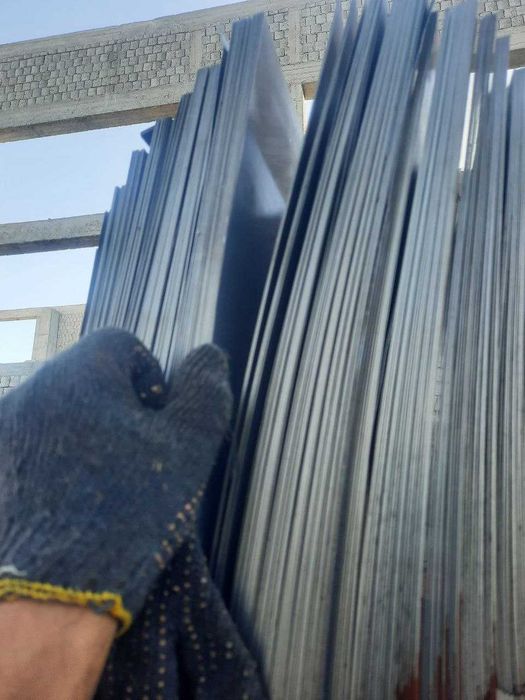

Электротехни́ческая сталь — тонколистовая магнитно-мягкая сталь со специальными ферромагнитными свойствами (относительно узкой петлёй гистерезиса) для применения в знакопеременных магнитных полях, что главным образом достигается наличием в составе стали кремния в количестве 0,8—4,5 % и специальной механической, термической и магнитной обработкой. В ряде случаев легируется алюминием (до 0,5 %). В зависимости от технологии производства подразделяют на холоднокатную (изотропную или анизотропную, до 3,3 % кремния) и горячекатную (изотропную, до 4,5 % кремния). К электротехнической стали также относят (нелегированное) чистое железо, прошедшее специальную механическую и термообработку для достижения требуемых магнитных свойств. В зависимости от содержания кремния и технологии получения разделяют на динамную сталь ( изотропную, 0,8—2,5 % кремния)[1][2][3], трансформаторную сталь (анизотропную, 3,0—4,5 % кремния)[4][5][6] и релейную (изотропную, нелегированную)[7][8]. Готовый продукт выпускается в виде тонких листов толщиной от 0,05 до 2 мм, лент, либо рулонов. Используется при изготовлении магнитопроводов различного электротехнического оборудования — электромагнитов, трансформаторов, генераторов, электродвигателей, дросселей, магнитопроводов реле, феррорезонансных стабилизаторов напряжения и др[9].
