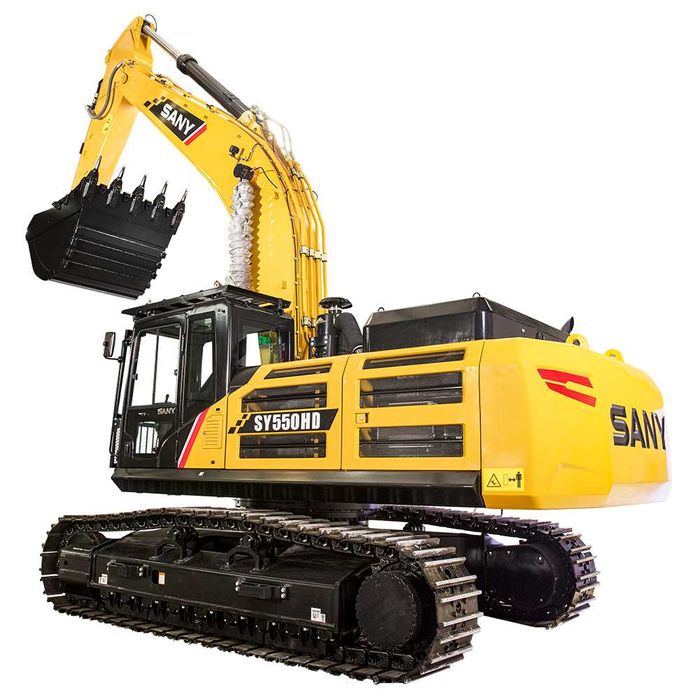

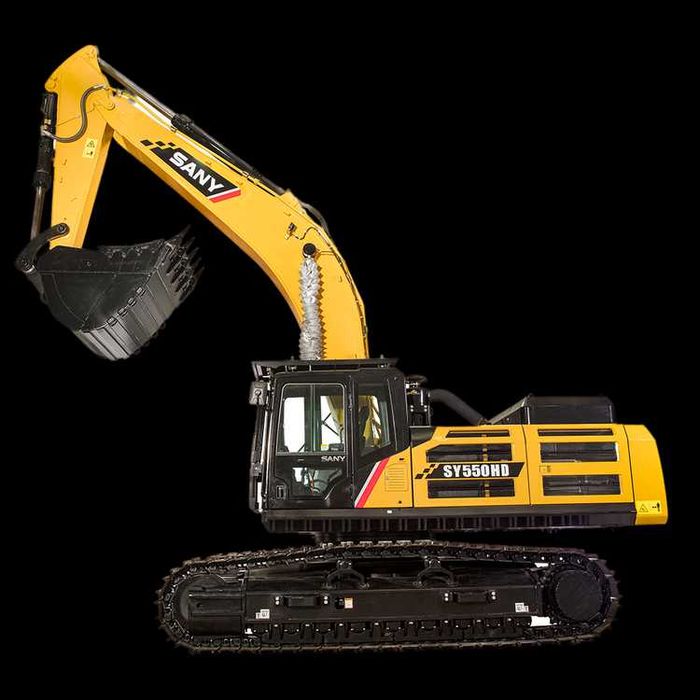

Экскаватор SANY SY550HD

SANY SY550HD — гидравлический экскаватор нового поколения, разработан специально для тяжелых условий работы в горнодобывающей промышленности
Отличительные характеристики — отличная производительность, высокая адаптивность, длительный срок службы и низкая стоимость обслуживания.

Эксплуатационная масса, кг: 52000
Мощность двигателя, кВт/л.с.: 300 / 408
Объём ковша, м³: 3,1
Длина стрелы, мм: 7000
Длина рукояти, мм: 2800

Технические характеристики
Эксплуатационная масса 52000 кг
Объём ковша 3,1 м³
Тяговое усилие 320 кН
Усилие копания на ковше 270 кН
Усилие копания на рукояти 244 кН
Наружный (внутренний диаметр цилиндра) стрелы × ход поршня × количество цилиндров 170(115)×1590×2 мм
Наружный (внутренний диаметр цилиндра) рукояти × ход поршня × количество цилиндров 190(130)×1850×1 мм
Наружный (внутренний диаметр цилиндра) ковша × ход поршня × количество цилиндров 170(120)×1305×1 мм
Скорость передвижения 5,4/3,1 км/ч
Скорость поворота платформы 8 об/мин
Расход топлива 36-44 л/ч

Габаритные параметры
A Габаритная длина 12076 мм
B Габаритная ширина 3360 мм
C Габаритная высота 3790 мм
D Ширина платформы 3290 мм
E Габаритная высота (по верху кабины) 3470 мм
F Ширина башмака гусеничной ленты (стандартная комплектация) 600 мм
G Ширина колеи хода 2740 мм
H Дорожный просвет 560 мм
I Радиус поворота противовеса 3765 мм
J Длина контактного пятна гусеничной ленты 4415 мм
K Длина ходовой части 5440 мм

Рабочие зоны
a Максимальная высота копания 10936 мм
b Максимальная высота выгрузки 7255 мм
c Максимальная глубина копания 7096 мм
d Максимальный радиус копания 11489 мм
f Минимальный радиус поворота платформы 5251 мм

Двигатель
Модель двигателя ISUZU 6WG1
Нормы выбросов отработанных газов Tier 3
Количество цилиндров двигателя 6
Мощность двигателя 300 кВт (408 л.с.) при 1800 об/мин
Преодолеваемый подъём 70%/35°
Удельное давление на грунт 87,1 кПа
Крутящий момент 1932 Нм
Рабочий объем двигателя 15,68 л
Максимальные обороты двигателя 1800 об/мин
Скорость холостого хода 1200 об/мин
Диаметр цилиндров 147
Рабочий ход поршня 154
Стартер 24 В/7 кВт
Напряжение аккумулятора x количество 12 В×2
Генератор 24 В/50 А

Объемы рабочих жидкостей
Топливный бак 680 л
Гидравлический бак 480 л
Моторное масло 50 л
Система охлаждения 28,6 л
Редуктор хода 2×15 л
Редуктор поворота 10,5 л

Конструктивные элементы
Количество звеньев гусеничной ленты (с каждой стороны) 50
Количество поддерживающих катков (с каждой стороны) 2
Количество опорных катков (с каждой стороны) 9
Длина стрелы 7 м
Длина рукояти 2,8 м
Противовес 10000 кг

Гидравлический основной насос
Тип управления Система управления положительным потоком
Производитель/Модель Kawasaki K7V240
Тип насоса Поршневой насос переменной производительности
Максимальный поток 2×396 л/мин

Гидравлический основной распределитель
Производитель/Модель Kawasaki KMX32NA
Количество 2
Тип основного распределителя
Гидравлический многоходовой клапан управления
Максимальный поток 2×450 л/мин
Ходовой редуктор
Производитель Nabo
Модель GM85VA
Количество 2
Давление срабатывания разгрузочного клапана 34,3 МПа
Поворотный мотор
Производитель Kawasaki
Модель M5X250
Количество 1
Давление срабатывания разгрузочного клапана 26,9 МПа
