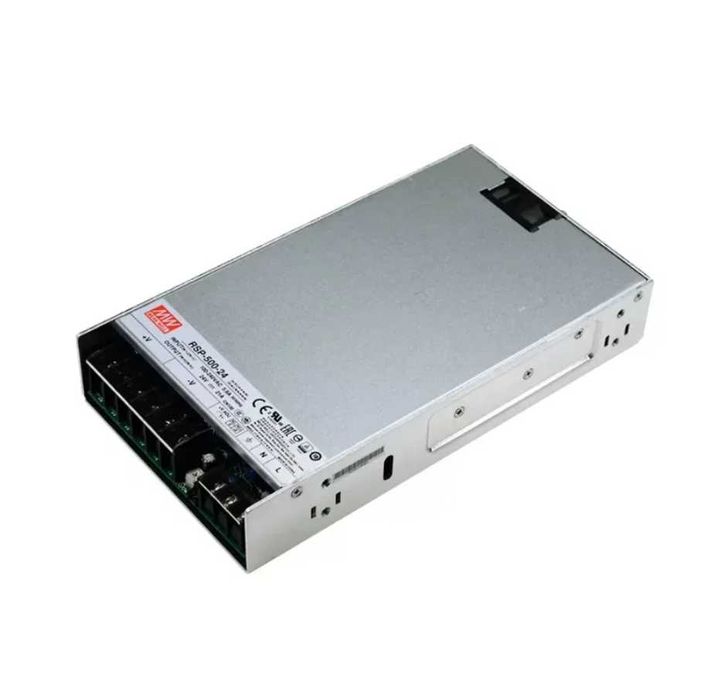

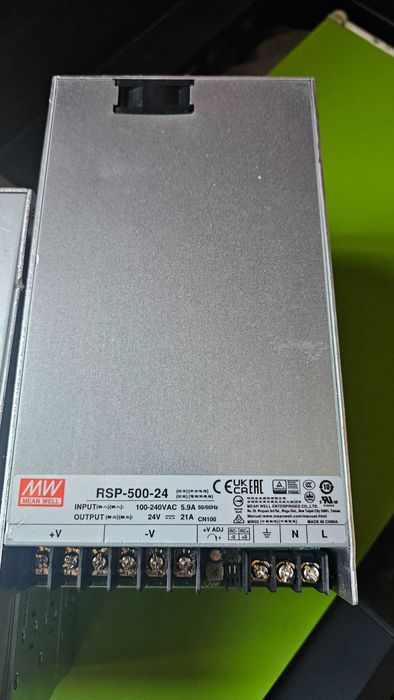

RSP-500 — это импульсный источник питания в корпусе мощностью 500 Вт для преобразования переменного тока в постоянный. Данная серия работает в диапазоне входных напряжений 85~264 В переменного тока и включает модели с наиболее востребованным в промышленности выходным напряжением. Охлаждение каждой модели осуществляется встроенным вентилятором с управлением скоростью вращения в зависимости от температуры, обеспечивая работоспособность вплоть до 70°C. Кроме того, серия RSP-500 предоставляет широкие возможности гибкой настройки за счет наличия встроенных функций, таких как дистанционное управление ВКЛ/ВЫКЛ, функция дистанционного обнаружения выходного напряжения и др.

ВЫХОДНЫЕ ПАРАМЕТРЫ
Напряжение постоянного тока: 24В
Номинальный ток: 21А
Диапазон рабочего тока: 0 ~ 21А
Номинальная мощность: 504 Вт
Пульсации и шум (max): 150 mVp-p
Диапазон подстройки напряжения: 20 ~ 26,4В
Допустимое отклонение напряжения: ±1.0%
Нестабильность по входному напряжению: ±0.3%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания выходного напряжения: 1500 мс, 80 мс / 230 В AC или 3000 мс, 80 мс / 115 В AC при полной нагрузке
Время удержания напряжения (типовое): 18 мс / 230 В AC или 14 мс / 115 В AC при полной нагрузке

ВХОДНЫЕ ПАРАМЕТРЫ
Диапазон входного напряжения: 85 ~ 264 В AC, 120 ~ 370 В DC
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности (типовой): PF>0,95 / 230В AC; PF>0,98 / 115В AC при полной нагрузке
КПД (типовой): 88%
Потребляемый ток AC: 2,65A / 230В AC
Стартовый ток: 20A / 115В AC, 40A / 230В AC
Ток утечки: 2 240="" ac="" br="">

ЗАЩИТА
Перегрузка: 105 ~ 130% от номинальной мощности. Тип защиты: режим ограничения тока, автоматическое восстановление после устранения причины
Перенапряжение: 27,6 ~ 32,4В. Тип защиты: отключение выходного напряжения, восстановление питания после повторного включения
Перегрев: Отключение выходного напряжения, автоматическое восстановление после снижения температуры

ФУНКЦИИ
Дистанционное управление: Включение питания: разомкнуто или напряжение 0~0,8В DC между RC+(Pin 4) и RC-(Pin 3) разъема CN100. Выключение питания: 4~10В DC между RC+(Pin 4) и RC-(Pin 3) на CN100
Дистанционное обнаружение (remote sense): Компенсация падения напряжения на линиях подключения нагрузки до 0,3В
Управление вентилятором (типовое): RTH ≥ 50 ± 10°C — вентилятор включен; RTH ≤ 40 ± 10°C — вентилятор выключен (управление вентилятором ВКЛ/ВЫКЛ для моделей 12~48В, для 3,3~5В вентилятор всегда включен)
