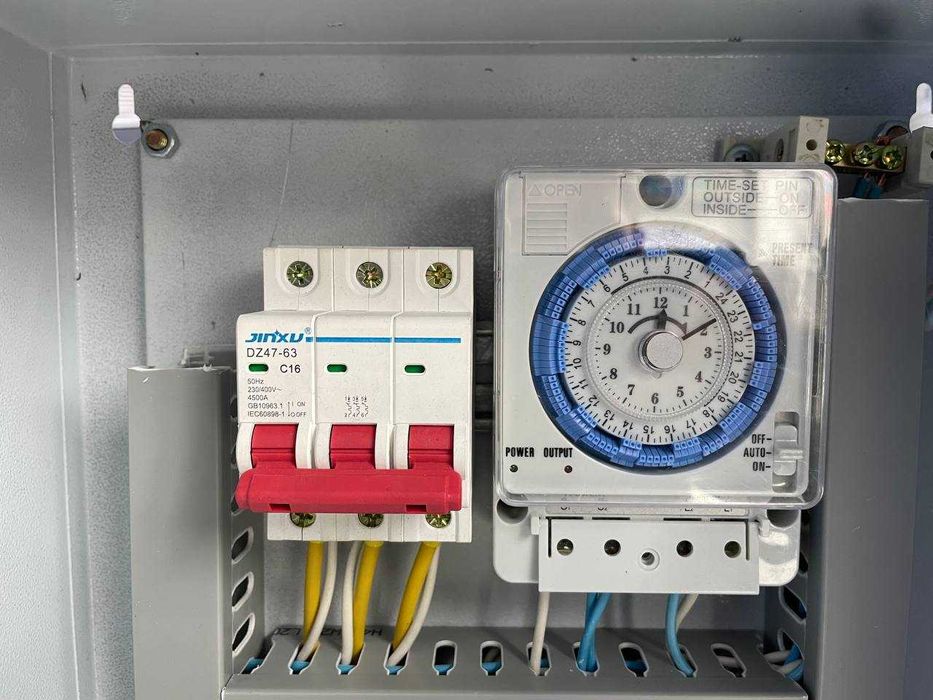

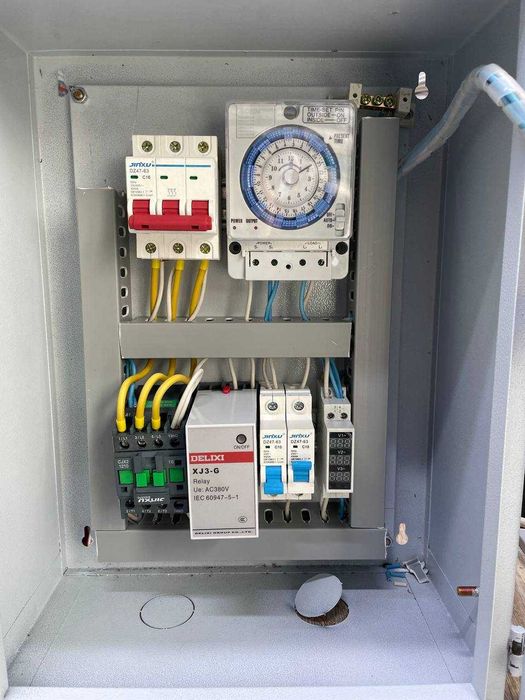

Avtomatik o‘chirgich (MCB) – JinXu DZ47-63

Yuqori chap tomonda joylashgan qizil tutqichli qurilma.

Elektr zanjirini qisqa tutashuv va ortiqcha yuklamadan himoya qiladi.

C16 belgisi – 16A tokga mo‘ljallanganini bildiradi.

Favqulodda holatda avtomatik o‘chadi.

2) Vaqt relesi (Time Switch)

Yuqori o‘ng tomonda aylana soatli qurilma.

Qurilmani belgilangan vaqt oralig‘ida avtomatik yoqib/o‘chirish uchun ishlatiladi.

Masalan: tungi yoritish, nasos, isitish tizimi va boshqalar.

“AUTO / ON / OFF” rejimlari mavjud.

3) Magnit kontaktor

Pastki chap tomonda yashil tugmachali katta qurilma.

Katta yuklamali qurilmalarni (motor, nasos va hokazo) masofadan boshqaradi.

Rele yoki vaqt sozlagich orqali avtomatik ishga tushadi.

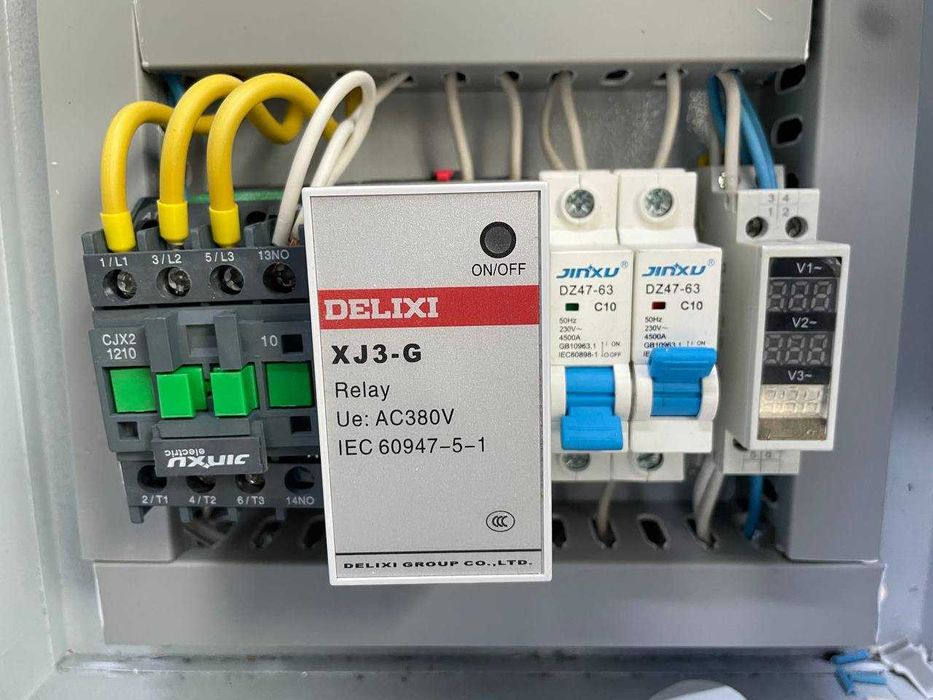

4) Rele – DELIXI XJ3-G

380V kuchlanish uchun mo‘ljallangan.

Elektr signalni kuchaytirib kontaktorni boshqaradi.

Himoya yoki avtomatik boshqaruv tizimining bir qismi hisoblanadi.

5) Qo‘shimcha avtomatlar (C10)

Pastki o‘ng tomonda.

10A li kichik liniyalarni himoya qiladi.

Alohida qurilmalar uchun ajratilgan bo‘lishi mumkin.

6) Kuchlanish ko‘rsatkichi (Voltmetr moduli)

Eng o‘ng tomonda raqamli displeyli modul.

Har bir fazadagi kuchlanishni (V1, V2, V3) ko‘rsatadi.

3 fazali tizim nazorati uchun ishlatiladi.

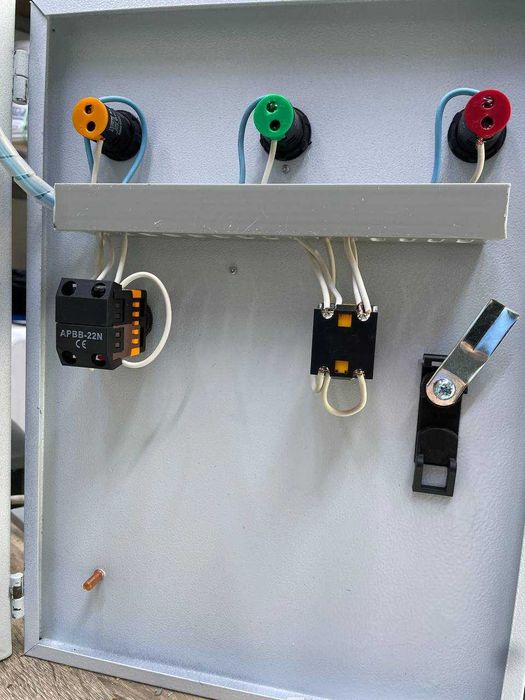

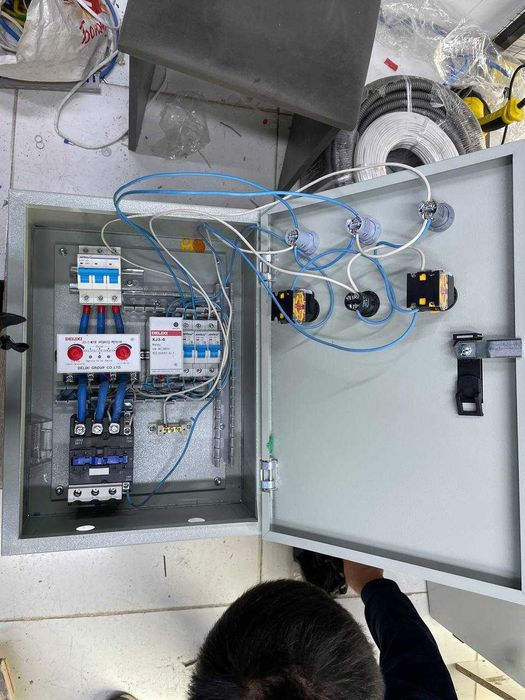

Umumiy vazifasi:

Bu turdagi shkaf odatda:

3 fazali nasos

Elektr dvigatel

Issiqlik tizimi

Sanoat uskunalari

Ko‘cha yoritish tizimi

uchun ishlatiladi.
