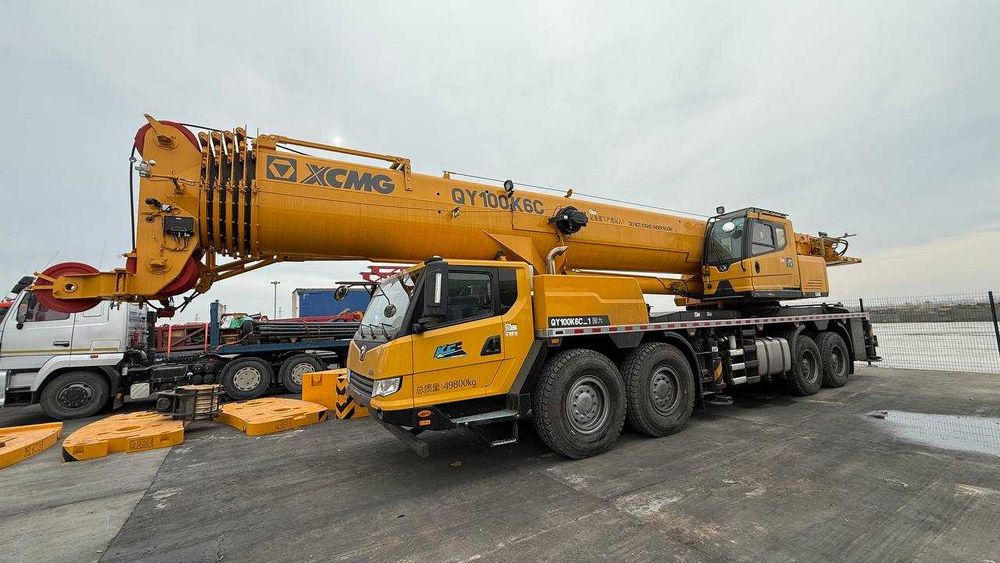

Технические характеристики — автокран 100 т (структурировано, по порядку) 5seksiya
XCT100, QY100K-I, XCA100

Общие размеры

Внешние габариты (длина × ширина × высота): 14 985 × 2 800 × 3 886 мм

Колёсная база: 1 500 + 4 500 + 1 350 мм

Колея (передняя / задняя): 2 400 / 2 400 / 2 063 / 2 063 мм

Передний/задний свес: 2 540 мм (Qixing), 2 525 мм (XCMG) / 2 517 мм

Переднее/заднее удлинение: 2 248 мм (Qixing), 2 263 мм (XCMG) / 330 мм

Массовые параметры

Допустимая полная масса: 49 600 кг

Нагрузка на оси:

1-я ось: 11 800 кг

2-я ось: 11 800 кг

3-я ось: 13 000 кг

4-я ось: 13 000 кг

Двигатель и мощность

Модель двигателя: WP10H400E62

Номинальная мощность / об/мин: 294 кВт / 1 900 об/мин

Максимальная чистая мощность / об/мин: 289 кВт / 1 900 об/мин

Максимальный крутящий момент / об/мин: 1 900 Н·м при 1 200–1 300 об/мин

Ходовые параметры

Максимальная скорость движения: ≥ 80 км/ч

Минимальная устойчивая скорость: 2.5 км/ч

Минимальный диаметр поворота: ≤ 24 м

Минимальный диаметр поворота на конце стрелы: ≤ 30 м

Минимальный дорожный просвет: 260 мм

Угол въезда: 11° (18° — при снятой передней защите)

Угол съезда: 11°

Тормозной путь при 30 км/ч: ≤ 10 м

Максимальный подъём (проходимость): 47 %

Расход топлива на 100 км: 44 л

Уровни шума

Внешний уровень шума при разгоне: ≤ 84 дБ(A)

Уровень шума у уха водителя (в кабине): ≤ 90 дБ(A)

Основные рабочие характеристики

Номинальная максимальная грузоподъёмность: 100 т

Минимальный номинальный рабочий радиус: 3 м

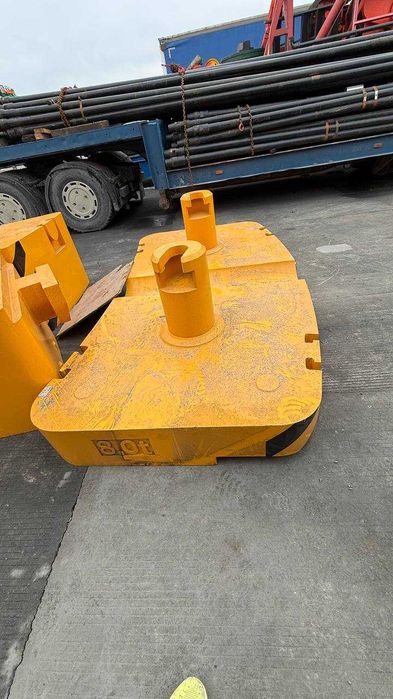

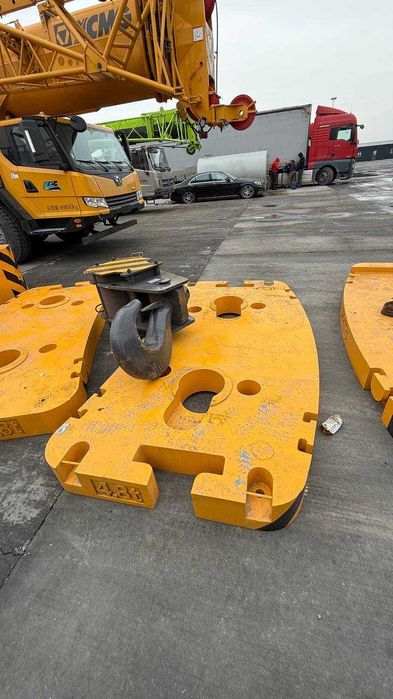

Противовес: 4 400 мм

Вспомогательная лебёдка: 4 294 мм

Максимальный подъёмный момент

Базовая стрела: 3 557 кН·м

Полностью выдвинутая стрела: 2 501 кН·м

Полностью выдвинутая стрела + гусь (jib): 162 кН·м

Размах выносных опор

Продольный: 6,6 м

Поперечный: 7,9 м (или 5,6 м)

Длина стрелы и высота подъёма

Базовая длина стрелы: 12,95 м

Максимальная длина основной стрелы (полностью выдвинута): 50,5 м

Удлинитель (jib): 6 м

Высота подъёма (базовая стрела): 13,3 м

Максимальная высота с полной стрелой: 50,5 м

Максимальная высота с удлинителем (стрела + jib): 66,6 м

Углы отклонения стрелы: 0°, 15°, 30°

Параметры рабочих скоростей

Время подъёма стрелы: ≤ 55 с

Время полного выдвижения стрелы: ≤ 135 с

Максимальная скорость поворота: ≥ 1,8 об/мин

Время выдвижения/уборки выносных опор

Горизонтальные выносные опоры — втягивание: ≤ 30 с

Горизонтальные выносные опоры — выдвижение: ≤ 40 с

Вертикальные выносные опоры — втягивание: ≤ 40 с

Вертикальные выносные опоры — выдвижение: ≤ 50 с

Скорость подъёма (один трос, 4-й слой, без нагрузки)

Основной подъёмный механизм: ≥ 135 м/мин

Вспомогательный подъёмник: ≥ 80 м/мин

Шум при работе

Внешний уровень шума: ≤ 109 дБ(A)

Уровень шума в кабине (сидя): ≤ 85 дБ(A)
