Технические характеристики — автокран 100 т (структурировано, по порядку) 5seksiya
XCT100, QY100K-I, XCA100

Общие размеры

Внешние габариты (длина × ширина × высота): 14 985 × 2 800 × 3 886 мм
Колёсная база: 1 500 + 4 500 + 1 350 мм
Колея (передняя / задняя): 2 400 / 2 400 / 2 063 / 2 063 мм
Передний/задний свес: 2 540 мм (Qixing), 2 525 мм (XCMG) / 2 517 мм
Переднее/заднее удлинение: 2 248 мм (Qixing), 2 263 мм (XCMG) / 330 мм
Массовые параметры
Допустимая полная масса: 49 600 кг
Нагрузка на оси:
1-я ось: 11 800 кг
2-я ось: 11 800 кг
3-я ось: 13 000 кг
4-я ось: 13 000 кг
Двигатель и мощность
Модель двигателя: WP10H400E62
Номинальная мощность / об/мин: 294 кВт / 1 900 об/мин
Максимальная чистая мощность / об/мин: 289 кВт / 1 900 об/мин
Максимальный крутящий момент / об/мин: 1 900 Н·м при 1 200–1 300 об/мин
Ходовые параметры
Максимальная скорость движения: ≥ 80 км/ч
Минимальная устойчивая скорость: 2.5 км/ч
Минимальный диаметр поворота: ≤ 24 м
Минимальный диаметр поворота на конце стрелы: ≤ 30 м
Минимальный дорожный просвет: 260 мм
Угол въезда: 11° (18° — при снятой передней защите)
Угол съезда: 11°
Тормозной путь при 30 км/ч: ≤ 10 м
Максимальный подъём (проходимость): 47 %
Расход топлива на 100 км: 44 л
Уровни шума
Внешний уровень шума при разгоне: ≤ 84 дБ(A)
Уровень шума у уха водителя (в кабине): ≤ 90 дБ(A)
Основные рабочие характеристики
Номинальная максимальная грузоподъёмность: 100 т
Минимальный номинальный рабочий радиус: 3 м

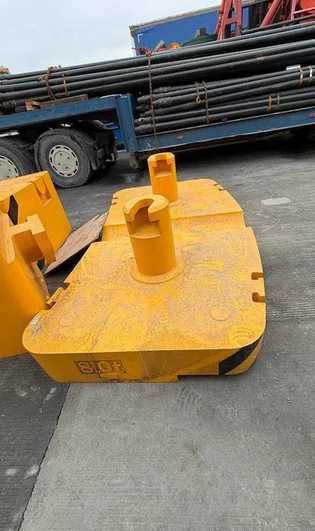

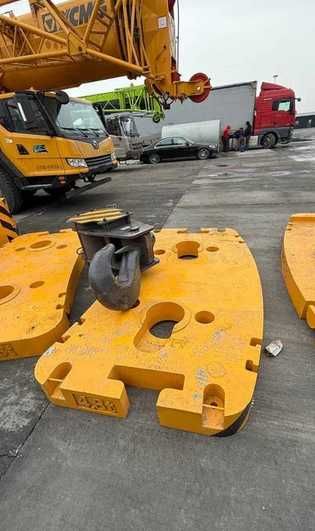

Противовес: 4 400 мм
Вспомогательная лебёдка: 4 294 мм
Максимальный подъёмный момент
Базовая стрела: 3 557 кН·м
Полностью выдвинутая стрела: 2 501 кН·м
Полностью выдвинутая стрела + гусь (jib): 162 кН·м
Размах выносных опор
Продольный: 6,6 м
Поперечный: 7,9 м (или 5,6 м)
Длина стрелы и высота подъёма
Базовая длина стрелы: 12,95 м
Максимальная длина основной стрелы (полностью выдвинута): 50,5 м
Удлинитель (jib): 6 м
Высота подъёма (базовая стрела): 13,3 м
Максимальная высота с полной стрелой: 50,5 м
Максимальная высота с удлинителем (стрела + jib): 66,6 м
Углы отклонения стрелы: 0°, 15°, 30°
Параметры рабочих скоростей
Время подъёма стрелы: ≤ 55 с
Время полного выдвижения стрелы: ≤ 135 с
Максимальная скорость поворота: ≥ 1,8 об/мин
Время выдвижения/уборки выносных опор
Горизонтальные выносные опоры — втягивание: ≤ 30 с
Горизонтальные выносные опоры — выдвижение: ≤ 40 с
Вертикальные выносные опоры — втягивание: ≤ 40 с
Вертикальные выносные опоры — выдвижение: ≤ 50 с
Скорость подъёма (один трос, 4-й слой, без нагрузки)
Основной подъёмный механизм: ≥ 135 м/мин
Вспомогательный подъёмник: ≥ 80 м/мин
Шум при работе
Внешний уровень шума: ≤ 109 дБ(A)
Уровень шума в кабине (сидя): ≤ 85 дБ(A
