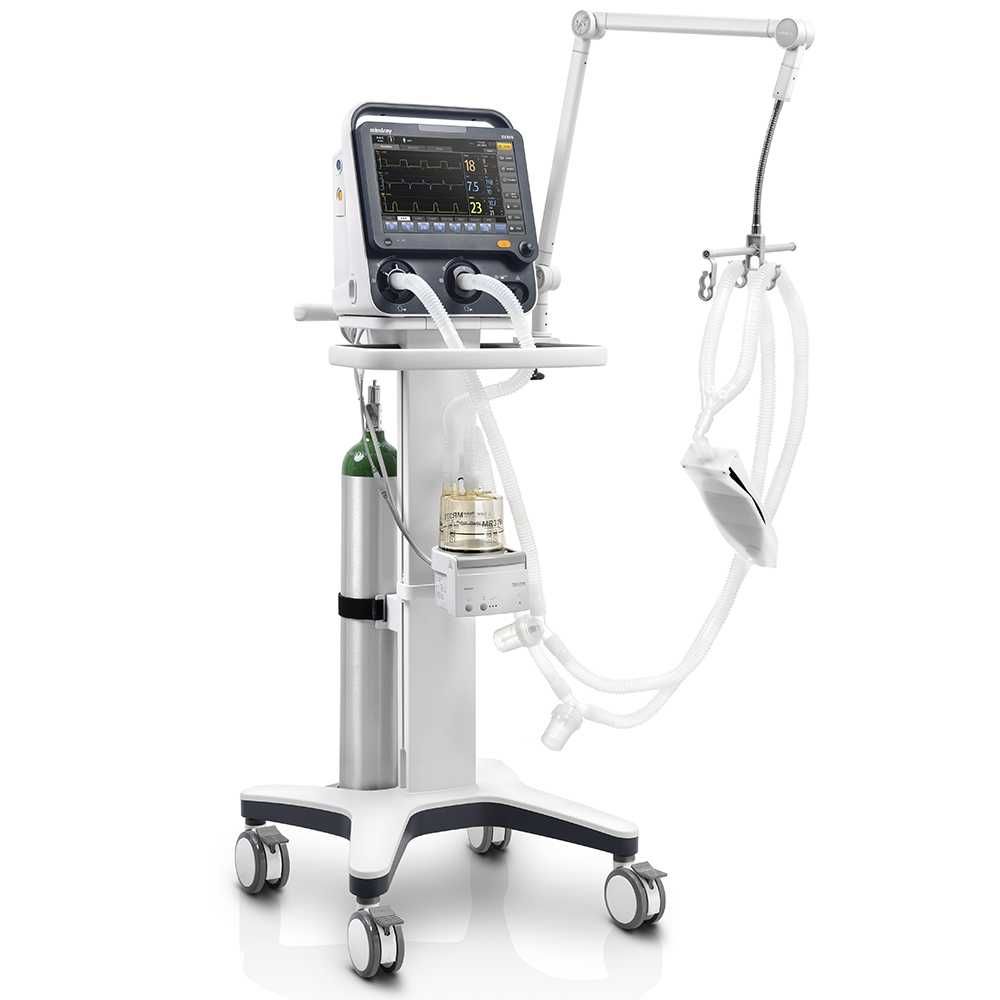

SV300 - передовое решение для искусственной вентиляции в клинических условиях. Аппарат обеспечивает широкий спектр измеряемых параметров и может абсолютно безопасно использоваться для взрослых и детей. SV 300 оборудован встроенным компрессором с низким уровнем шума. Устройство имеет современный, индивидуально настраиваемый интерфейс и эргономичный дизайн.

Поддержка множества режимов вентиляции

• SV300 поддерживает дыхательный объем в диапазоне от 0 до 4000 мл (Tvi, TVe, TVe spn). Он подходит для использования как у взрослых, так и у детей. Аппарат поддерживает до 12 режимов вентиляции, включая SIMV, CPAP, DuoLevel и NIV. Технология анализа газовых смесей компании Mindray, соответствующая мировому уровню, также может быть использована при мониторинге EtCО2.

Передовое решение для искусственной вентиляции

• SV300 передовое решение для искусственной вентиляции в клинических условиях. Аппарат обеспечивает широкий спектр измеряемых параметров и может абсолютно безопасно использоваться для взрослых и детей. SV300 оборудован встроенным компрессором с низким уровнем шума. Устройство имеет современный, индивидуально настраиваемый интерфейс и эргономичный дизайн.

Независимость от центрального газоснабжения и интеграция с системами мониторинга

• Благодаря встроенной высококачественной турбине аппарат SV300 обеспечивает отличную возможность осуществления самопроизвольного дыхания для инвазивных и неинвазивных вариантов ИВЛ и устраняет зависимость от центрального газового снабжения. Аппарат ИВЛ объединяется в единую систему с мониторами Mindray Beneview и использует технологию Mindray eGateway для быстрой передачи данных на центральные станции мониторинга. Система работает в соответствии со стандартным отраслевым протоколом HL7, что обеспечивает легкое подключение к системам HIS/CIS и сохранение цифровых данных.

Современный интерфейс и гибкость настроек

• SV300 не только обеспечивает усовершенствованную функцию вентиляции легких, но также обладает современным, удобным в работе интерфейсом. Конфигурация дисплея может быть изменена согласно индивидуальным пожеланиям врача, что позволяет легко и быстро контролировать параметры и настройки аппарата. Экран с диагональю 12,1 дюйма обеспечивает одновременное отображение до 3 волновых кривых или 2 кинопетель, а также 25 параметров мониторинга. Современный дизайн интерфейса с сенсорным экраном и кнопками прямого доступа помогает пользователю легко изучить функции аппарата SV300 и эффективно использовать их при решении различных клинических задач.

Внешнее питание от сети переменного тока

Входное напряжение: 100-240 В.
Частота входного тока: 50/60 Гц.
Потребляемый ток: 2,7-1,1 A.

Тележка

Размеры: 1039 мм (глубина) * 528 мм (ширина) *544 мм (высота).
Вес: около 20 кг.

Особые функции и процедуры

Вздох: 100% O2.
Вдох вручную.
Задержка на выдохе.
Задержка на вдохе.
ПДКВвнутр.
Отсасывание.
1(давление окклюзии).
PV-инструмент.
Кислородная(О2) терапия.

Режимы вентиляции

режим V-A/C;
режим CPAP;
режим PSV;
режимы V-SIMV, P-SIMV;
режим DuoLevel;
режим NIV (доп.).

Параметры проводимых измерений

Мониторинг давления в дыхательной системе: Ppeak, Pplat, Pmean, PEEP.
Дыхательный объем: Tvi, Tve, TVe/IBW, TVe spn.
Минутный объем: MVspn, MV, MVleak.
Концентрация: O2 (FiO2).
Показатели частоты дыхания: общая частота, частота принудительного дыхания, частота спонтанного дыхания.
Механические дыхательные характеристики: ИУПД; P 0,1; NIF; РД; ПДКВ внутр.; растяжимость; сопротивление.

Доступные подключения

Пять портов: VGA, Ethernet, USB, RS232, и вызов медперсонала.
Доступно подключение к системе e-Gateway и мониторам Benelink.

Физические параметры

Размеры устройства ИВЛ с дисплеем, мм: 354x315x249 (ДxШxВ).
Цветной 12,1" ЖК-экран TFT, сенсорный.
Масса корпуса: около 10 кг.

Технические характеристики: Диапазоны параметров вентиляции

O2 %: 21–100%.
TV (Диапазон дыхательного объема): Дети: 20–300 мл (шаг 1 мл), Взрослый: 100-2000 мл (шаг 10 мл).
Диапазон f (частота дыханий): 1–100 дых/мин (f SIMV: 1––60 дых/мин).
Диапазон I
4:1–1:10 (с шагом 0,5).
Диапазон времени вдоха Tinsp: 0,20–10 с (с шагом 0,05 с).
Диапазон Tslope: 0–2,00 с (с шагом 0,05 с).
Диапазон Thigh: 0,2–30 с (с шагом 0,1 с).
Диапазон Tlow: 0,2–30 с (с шагом 0,1 с).
Диапазон Pinsp: 5–80 см H2O (с шагом 1 см H2O).
Psupp: 0–80 см H2O (с шагом 1 см H2O).
Phigh: 0–80 см H2O (с шагом 1 см H2O).
Plow: 0–45 см H2O (с шагом 1 см H2O).
ПДКВ: Выкл., 1–45 см H2O (с шагом 1 см H2O).
Триггер по потоку: 0,5–15 л/мин (с шагом 0,1 л/мин).
Триггер по давлению: -10–0,5 см H2O (с шагом 0,5 см H2O).
Exp% (Уровень прекращения вдоха): 10–85% (с шагом 5%), авто.
f апноэ (частота дыхания при апноэ): 1–80 вдох/мин (с шагом 1 вдох/мин).

Эксплуатационные показатели аппарата ИВЛ

Диапазон давления на входе: 280 кПа–650 кПа.
Пиковый поток газа: >210 л/мин.

Главные особенности и характеристики

SV300

Подача газа

Тип газа: O2.
Давление подачи газа: 280-600 кПа.
Разъемы трубопровода: NIST или DISS.

Монитор ИВЛ

Диапазон давления в дыхательных путях: Ppeak (пиковое давление), Pplat (давление плато), Pmean, PEEP (среднее давление) (-20–+120 см H2O).
Диапазон дыхательного объема: Tvi, TVe, TVe spn (0–4000 мл).
Частотный диапазон: ftotal, fmand, fspn (0–200 дых/мин).
Диапазон минутного объема: MV, Mvspn, MVleak (0–100 л/мин).
ПДКВ: 0–80 см H2O.
Вдыхаемый кислород (FiO2): 15–100%.
Сопротивление (R): Rinsp, Rexp (0–600 см H2O/(л/с).
Растяжение (C): Cstat, Cdyn (0–300 mL/cm H2O).
RSBI (индекс быстрого неглубокого дыхания): 0–999/1 (л*мин).
WOB (работа, затрач. на дыхание, дополн.): 0–100 Дж/мин.
NIF (сила отриц. дыхания, дополн.): -45–0 см H2O.
1(дополн.): -20–0 см H2O.
Кривые: Давл. в дых путях – время, Поток – время, Объем – время.
Петли: Давление – Объем, Поток – Объем, Давление – Поток.

Тренд

Информация непрерывно сохраняется и отображается в виде графиков и таблиц вместе с дискретными событиями за последние 72 часа для значений Pplat, Pmean, PEEP, Ri, Re, MV, MVleak, MVspon, Cdyn, TVe, TVi, TVespon, RSBI, ftot, fmand, fspon, FiO2 и дополнительных значений WOB, EtCO2 и FiCO2.

Погрешность аппарата ИВЛ (Точность регулирования)

O2 %: ±3% объема или ±1% заданного значения, в зависимости от того, что больше.
TV (Диапазон дыхательного объема): ±10 мл или ±10% заданного значения, в зависимости от того, что больше.
Диапазон времени вдоха Tinsp: ±0,1 с или ±10% заданного значения, в зависимости от того, что больше.
Диапазон Pinsp: ±2,0 см H2O или +5% заданного значения, в зависимости от того, что больше.
ПДКВ: ±2 см H2O или +5% заданного значения, в зависимости от того, что больше.
Триггер по потоку: ±1 л/мин или +10% показания, в зависимости от того, что больше.
Триггер по давлению: ±1 см H2O или +10% заданного значения, в зависимости от того, что больше.

Настройки тревог

Дыхательный объем: Высокое: Дети: 25–600 мл, ВЫКЛ; Взрослые: 110–4000 мл, ВЫКЛ.
Низкое: Дети: 10–600 мл, ВЫКЛ; Взрослые: 50–4000 мл, ВЫКЛ.
Минутный объем: Высокое: Дети: 0,2–60,0 л/мин; Взрослые: 0,2–100,0 л/мин.
Низкое: Дети: 0,1–30,0 л/мин; Взрослые: 0,1–50,0 л/мин.
Давление воздуха: Высокое: 10–85 см H2O.
Частота: Высокая: 1–150 дых/мин, ВЫКЛ.
Вдыхаемый кислород (FiO2): Высокий (автономное): FiO2 превышает предел тревоги не менее чем на 30 с, внутренний предел тревоги: заданное значение + макс. (7% или заданное
