ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И СТРОИТЕЛЬСТВУ

ПЕРИФЕРИЙНЫЕ ЭЛЕКТРИЧЕСКИЕ НАСОСЫ СЕРИИ XKm-XQM

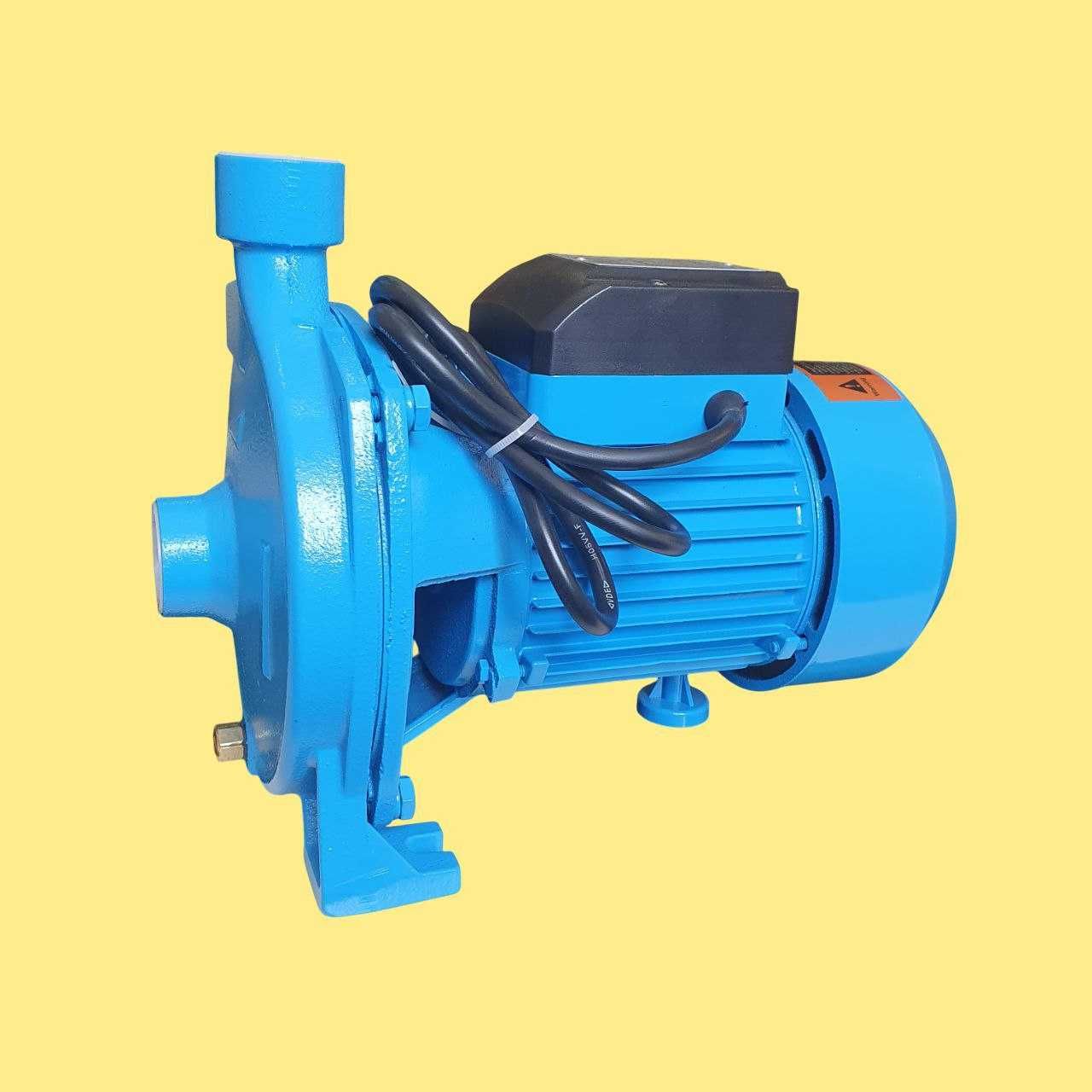

XGm-XCm-2XCm-3XCm-4XCm СЕРИЙНЫЕ ЦЕНТРОБЕЖНЫЕ ЭЛЕКТРИЧЕСКИЕ НАСОСЫ

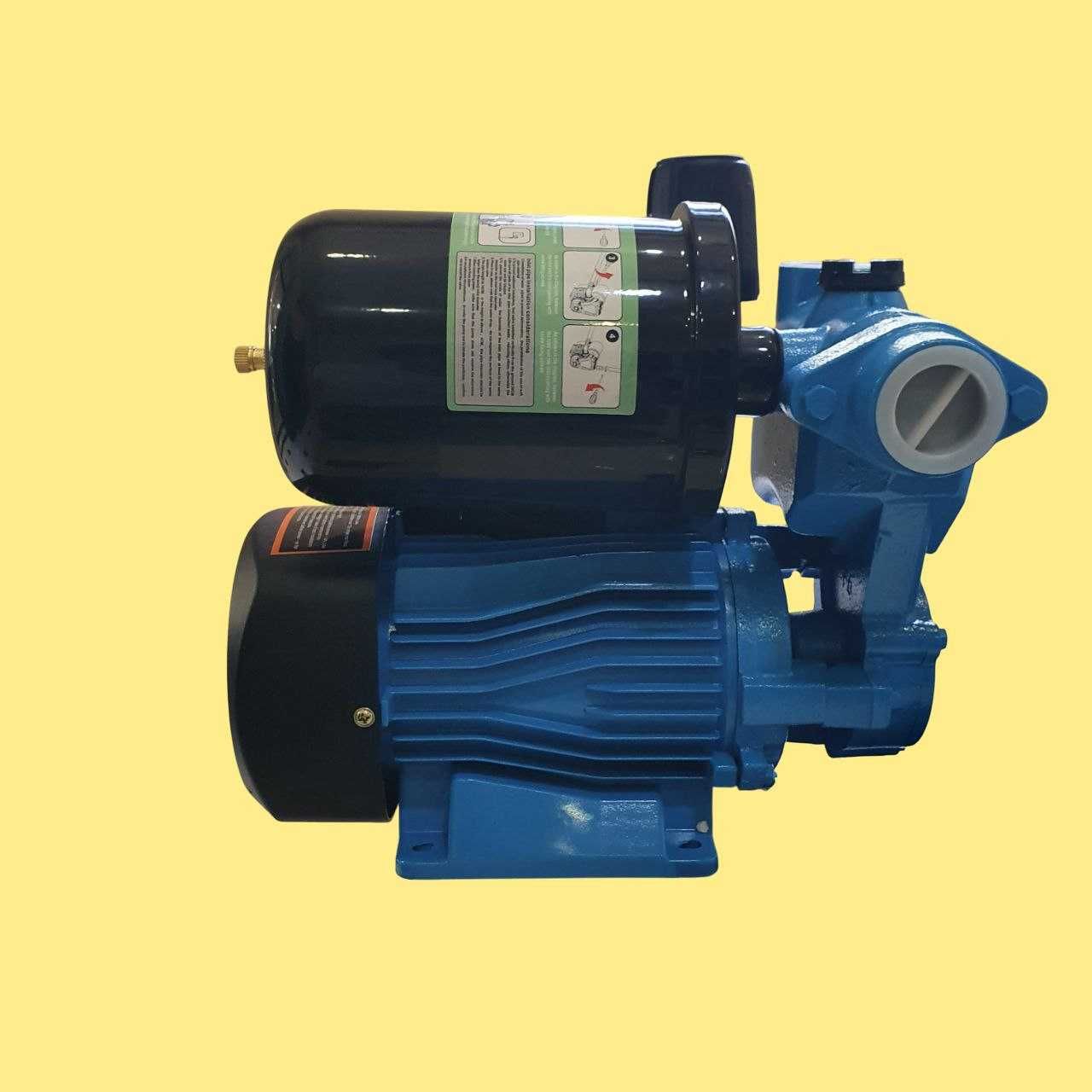

САМОВСАСЫВАЮЩИЕ ЭЛЕКТРИЧЕСКИЕ НАСОСЫ СЕРИИ XJWm-XDPm

Пожалуйста, внимательно следуйте инструкциям, чтобы обеспечить максимальную производительность и длительный срок службы вашего насоса. Если у вас возникнут какие-либо проблемы, обратитесь к своему агенту или в технический офис.

УСЛОВИЯ ЭКСПЛУАТАЦИИ: Данные насосы предназначены для распыления нейтральных порошков, в которых абразивные твердые частицы находятся во взвешенном состоянии при температуре не выше 80 °C (60 °C для электронасосов с пластиковыми рабочими колесами или диффузорами).

УСТАНОВКА: Насосы должны устанавливаться в сухом, хорошо проветриваемом помещении, где температура окружающей среды не превышает 40°C (рисунок А). Надежно закрепите насос с помощью подходящих болтов для предотвращения вибрации; для обеспечения прямого давления воды требуется горизонтальная установка.

Входная труба должна быть меньше трубы забора воды. Если забор превышает 4 рэтра, то забор осуществляется из трубы большего диаметра. Диаметр трубы должен быть выбран с учетом движения и силы, необходимых в точках запуска. Впускная труба должна быть слегка наклонена вверх к впускному отверстию, чтобы обеспечить выход воздуха (рисунок 8). Убедитесь, что впускная труба полностью герметична и погружена в воду не менее чем на полметра, чтобы предотвратить образование водоворотов. Рекомендуется установить обратный клапан с двойным затвором для устранения последствий попадания воды в случае внезапной остановки насоса. Данная мера эффективна, если толщина оказываемой помощи составляет более 20 метров.

Всегда используйте соответствующие кронштейны (рисунок C), чтобы предотвратить нагрузку на насос.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ: TRBOG обязана гарантировать, что установщик выполнит электрические подключения к электрической сети в соответствии с применимой программой,

Согласно итальянскому и международному имущественному праву, стационарный прибор должен иметь устройство, обеспечивающее всеполюсное отключение от сети:

Убедитесь, что технические и номинальные параметры насоса, указанные в техническом паспорте (рисунок D), совпадают. подключите насос к эффективному заземлению, затем подключите фазы в соответствии с конструкцией клеммной колодки или стандартным разъемом;

Наши однофазные двигатели защищены от дополнительных нагрузок тепловым устройством (от перегрузки), которое отключает обмотку. Наиболее эффективными являются те, которые позаботились об установке подходящего защитного устройства для трехфазных двигателей,

Обратите внимание, что трехфазные насосы устанавливаются по часовой стрелке от вентилятора двигателя к насосу. Если это не так, используйте двухфазное подключение (рисунок E).

Для КОНОР абразивного материала для направляющей периферийные плоскости INSTA должны быть pom A и asp (одна картинка, рисунок 1, c поднимите болт до RAC.

продолжение

ЗАПРАВКА: Перед запуском полностью заполните насос чистой водой. Воду следует заливать через заливную пробку (рисунок F). После завершения операции снова включите вилку и запустите насос. Если насос не использовался в течение длительного времени или в систему попал воздух, его необходимо повторно заполнить.

AM 004 а лон IM qu NE SU не коне соп

возможный

ВАЖНО: Никогда не запускайте насос вхолостую. Если это происходит неправильно, выключите насос, подождите, пока он остынет, затем заполните его чистой водой.

Tagic dere to органы аукционы

ОБСЛУЖИВАНИЕ: Наши насосы не требуют никакого обслуживания.

При замерзании слейте воду из насоса через сливную пробку на корпусе насоса, а затем обязательно заполните его после повторного запуска; Дырявый клапан следует регулярно чистить, если

FOYDALANISH VA TUZISH BO‘YICHA QO‘YILMALAR

XKm-XQM SERISI PERIFERIK ELEKTR NASOSLAR

XGm-XCm-2XCm-3XCm-4XCm SERIAL SANTRIFUGAL ELEKTR NASOSLAR

XJWm-XDPm SERIALI O'Z-O'Z-O'Z-o'zidan ishlaydigan elektr nasoslari

Nasosingizdan eng yaxshi unumdorlik va uzoq xizmat muddatini olish uchun quyidagi ko'rsatmalarga diqqat bilan amal qiling. Agar biror muammoga duch kelsangiz, mahalliy agentingiz yoki Texnik ofisingizga murojaat qiling.

ISHLATISH SHARTLARI: Ushbu nasoslar neytral toza suyuqliklarni purkash uchun mo'ljallangan, ularda abraziv qattiq moddalar 80 ° C dan yuqori bo'lmagan haroratlarda to'xtatiladi (plastik pervaneli yoki diffuzerli elektr nasoslar uchun 60 ° C).

O'RNATISH: Nasoslar atrof-muhit harorati 40°C dan yuqori bo'lmagan quruq, yaxshi gazlangan joyda o'rnatilishi kerak (A-rasm). Nasosni tebranishning oldini olish uchun mos murvatlar yordamida qattiq tekis yuzaga mahkamlang, podshipniklar to'g'ri ishlashi uchun nasos gorizontal holatda o'rnatilishi kerak.

qabul qilish trubkasi suv olish trubkasidan kichik bo'lmasligi kerak. Qabul qilish balandligi 4 raetrdan oshsa, kattaroq diametrli quvurdan foydalaning. Etkazib berish trubasining diametri uchish nuqtalarida talab qilinadigan oqim tezligi va bosimga mos ravishda tanlanishi kerak. Qabul qilish trubkasi havo qulflari paydo bo'lmasligi uchun qabul qilish og'ziga bir oz yuqoriga burilgan bo'lishi kerak (8-rasm). Qabul qilish trubkasi to'liq havo o'tkazmasligiga va girdoblar paydo bo'lishiga yo'l qo'ymaslik uchun kamida yarim metr suvga botirilishiga ishonch hosil qiling. Qabul qilish trubasining oxiriga har doim oyoq klapanini o'rnating Nasos to'satdan to'xtab qolsa, suvning xavfli zarbalarini oldini olish uchun etkazib berish og'zi va oqim tezligini sozlash eshigi o'rtasida orqaga qaytmaydigan valfni o'rnatish tavsiya etiladi. Agar etkazib berish suv ustuni 20 metrdan ortiq bo'lsa, bu chora majburiydir

Nasos korpusiga stress o'tkazmasligi uchun quvurlar har doim tegishli qavslar (C-rasm) yordamida o'rnatilishi kerak.

ELEKTR BOG'LANISHI: O'rnatuvchi elektr tarmog'iga elektr ulanishlarini amaldagi tegishli qoidalarga muvofiq amalga oshirish uchun javobgardir,

Italiya va xalqaro qoidalarga ko'ra, statsionar qurilmalar elektr tarmog'idan omnipolyar uzilishni ta'minlaydigan qurilmani o'z ichiga olishini talab qiladi:

nasosning texnik pasportidagi texnik xususiyatlar va nominal chiziq qiymatlari bir xil ekanligiga ishonch hosil qiling (D-rasm). nasosni samarali yerga ulash sxemasiga ulang, so'ngra terminal blokining qopqog'i yoki standart plastinkadagi sxema bo'yicha fazalarni ulang;

bizning bir fazali motorlarimiz o'rashga o'rnatilgan termal qurilma (ortiqcha yukni kesish) yordamida ortiqcha yuklardan himoyalangan. Foydalanuvchilar uch fazali motorlar uchun mos himoya moslamasini o'rnatish uchun javobgardir,

Dvigatel fanidan nasosga qaraganda uch fazali nasoslarning soat yo'nalishi bo'yicha aylanishini tekshiring, agar ular bo'lmasa, ikkita fazali ulanishni almashtiring (E-rasm).

Yo'riqnoma uchun abraziv materialni CONOR qilish uchun INSTA atrof-muhit tekisliklari pom A va asp bo'lishi kerak (bir-rasm, 1-rasm, c murvatini RACga ko'taring.

davomi

PRIMING: Nasosni yoqishdan oldin uni to'liq toza suv bilan to'ldiring. Suvni astar vilkasi orqali quyish kerak (F-rasm). Amaliyotni tugatganingizdan so'ng, vilkani yana burab, nasosni ishga tushiring. Nasos uzoq vaqt davomida ishlatilmaganda yoki tizimga havo kirganida uni yana astarlantirish kerak.

AM 004 a lon IM qu NE SU not co ne sop

moyil

MUHIM: Nasosni hech qachon bo'sh ishlamang. Agar bu noto'g'ri sodir bo'lsa, nasosni o'chiring, sovishini kuting, so'ngra toza suv bilan to'ldiring.

pastki pastki auktsionlar deb tagic dere to

XIZMAT: Bizning nasoslarimiz quyidagi ehtiyot choralarini ko'rsa, hech qanday texnik xizmat ko'rsatishni talab qilmaydi.

Muzlash xavfi mavjud bo'lganda, nasos korpusining pastki qismidagi drenaj vilkasi orqali nasosni bo'shating, keyin uni qayta ishga tushirgandan so'ng uni to'ldirganingizga ishonch hosil qiling; ahmoq valfi muntazam ravishda toza ekanligini tekshiring, agar
