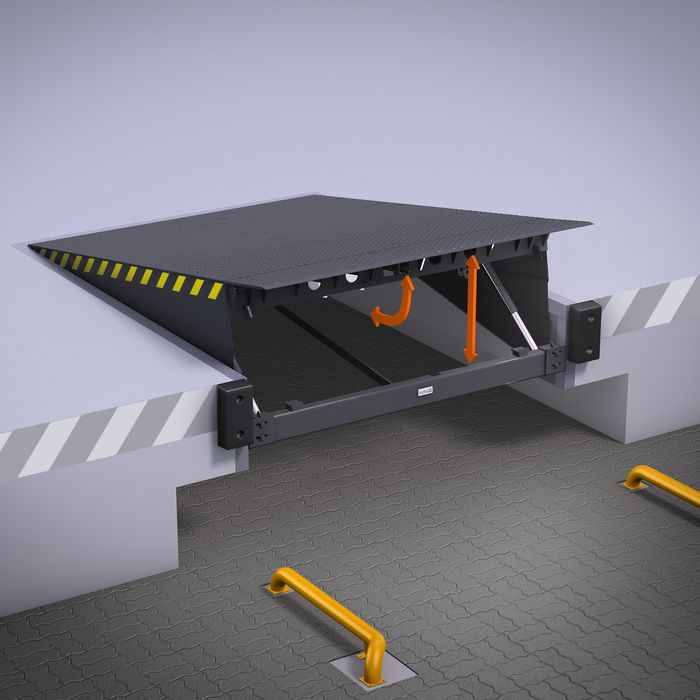

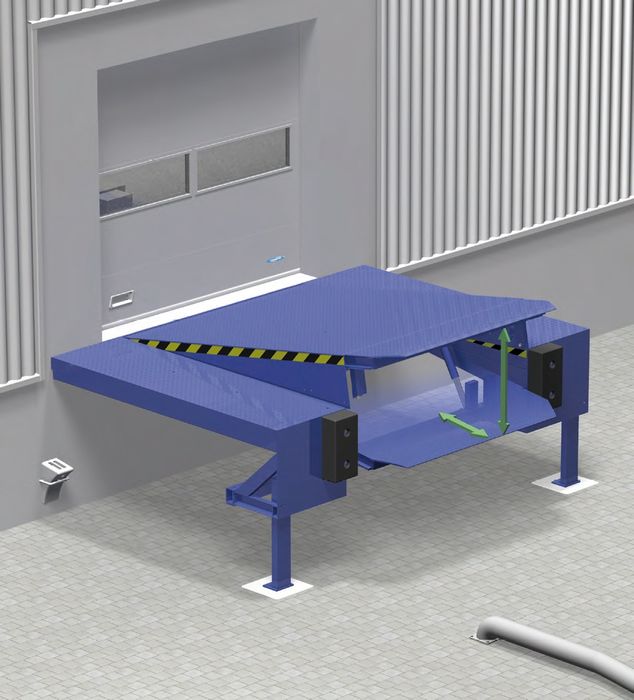

Необходимы для осуществления доступа автопогрузчика в кузов грузовика из дока при погрузке или разгрузки. Стоимость такого доклевеллера зависит от особенностей модели. Особенности работы: При активизации уравнительной платформы ее уровень поднимается максимально (для этого задействуется главный гидроцилиндр), а аппарель раскрывается, поворачиваясь (задействуется малый гидроцилиндр, служащий для аппарели). Затем уравнительная платформа медленно опускается, достигая уровня кузова грузовика. После этого оборудование готово к погрузке или разгрузке. После завершения работы доклевеллер (перегрузочный мост) поднимается, а аппарель вновь поворачивается, приводя систему в исходное положение. Технические характеристики доклевеллеров № Наименование характеристики Ед.изм. Величина параметра 1 Грузоподъемность кг 6000 2 Установленная мощность Вт 1100 3 Емкость гидросистемы л 7 4 Емкость гидробака л 5 5 Количество гидроцилиндров шт. 2 6 Рабочая жидкость Масло Shell Tellus T15 или аналог 7 Напряжение питания В 380 8 Рабочая частота Гц 50 9 Масса кг * 10 Диапазон рабочих температур °С от -30 до +60 Материал 11 Верхний лист Лист стальной рифленый «Чечевичный» 5 12 Аппарель Лист стальной рифленый «Чечевичный» 14 13 Балки продольные Балка двутавровая 100 14 Рама Балка двутавровая 100 15 Стандартный цвет RAL 5005 Приблизительная масса доклевеллеров (уравнительных платформ, доквеллеров, левеллеров) в зависимости от размеров. Длина, мм Масса, кг 2500 850 3000 1000 3500 1100 4000 1250 4500 1400 Уравнительная платформа Тип платформы L1 L2 H A1 A2 A3 2500×1800 2540 2300 600 785 300 310 3000×1800 3040 2800 600 755 300 370 3500×1800 3540 3300 600 860 300 430 4000×1800 4040 3800 700 890 350 490 4500×1800 4540 4300 700 925 350 550 2500×2000 2540 2300 600 785 300 310 3000×2000 3040 2800 600 755 300 370 3500×2000 3540 3300 600 860 300 430 4000×2000 4040 3800 700 890 350 490 4500×2000 4540 4300 700 925 350 550 2500×2200 2540 2300 600 785 300 310 3000×2200 3040 2800 600 755 300 370 3500×2200 3540 3300 600 860 300 430 4000×2200 4040 3800 700 890 350 490 4500×2200 4540 4300 700 925 350 550 Доклевеллеры с выдвижной телескопической аппарелью Доклевеллер с выдвижной телескопической аппарельюСлужат для организации доступа автопогрузчика в кузов грузовика из дока и используются при погрузочных или разгрузочных работах. Принцип работы: При активизации платформа (перегрузочный мост) при помощи главного гидроцилиндра поднимается до максимальной высоты, а аппарель выдвигается (с помощью малого гидроцилиндра для аппарели). Платформа медленно опускается, достигая кузова грузовика, после чего док полностью готов к погрузке или разгрузке. Затем платформа поднимается, а аппарель задвигается, приводя систему в исходное положение. Технические характеристики доклевеллеров (уравнительных платформ) свыдвижной телескопической аппарелью № Наименование характеристики Ед.изм. Величина параметра 1 Грузоподъемность кг 6000 2 Установленная мощность Вт 1500 3 Емкость гидросистемы л 7 4 Емкость гидробака л 5 5 Количество гидроцилиндров шт. 2 6 Рабочая жидкость Масло Shell Tellus T15 или аналог 7 Напряжение питания В 380 8 Рабочая частота Гц 50 9 Масса кг * 10 Диапазон рабочих температур °С от -30 до +60 Материал 11 Верхний лист Лист стальной рифленый «Чечевичный» 5 12 Аппарель Лист стальной рифленый «Чечевичный» 14 13 Балки продольные платформы Балка двутавровая 120 14 Рама Балка двутавровая 120 15 Балки аппарели Балка двутавровая 100 Приблизительная масса уравнительных платформ в зависимости от размеров Длина,мм Масса,кг 2500 1000 3000 1100 3500 1200 4000 1350 4500 1500 Уравнительная платформа с выдвижной телескопической аппарелью Размеры уравнительной платформы (уравнительной площадки) с телескопической аппарелью (Аппарель – 500 мм) Тип платформы L1 L2 H A2 A3 2500×2000 2545 2080 700 370 300 2500×2200 2545 2080 700 370 300 3000×2000 3045 2580 700 340 360 3000×2200 3045 2580 700 340 360 3500×2000 3545 3080 800 430 420 3500×2200 3545 3080 800 430 420 4000×2000 4045 3580 800 410 480 4000×2200 4045 3580 800 410 480 Размеры доквеллера (уравнительной платформы) с телескопической аппарелью (Аппарель – 1000 мм) Тип платформы L1 L2 H A2 A3 3500×2000 3545 2580 700 390 420 3500×2200 3545 2580 700 390 420 4000×2000 4045 3080 800 430 480 4000×2200 4045 3080 800 430 480 Механические доклевеллеры. Механическая уравнительная платформаЭта уравнительная платформа применяется при погрузочных и разгрузочных работах и служит для организации доступа погрузчика из дока в кузов грузовика. Принцип работы: Уравнительная платформа до максимальной высоты поднимается вручную с параллельным поворотом аппарели. Платформа опускается в кузов грузовика, после чего док полностью готов к погрузочно-разгрузочным работам. Технические характеристики механических уравнительных платформ № Наименование характеристики Ед.изм. Величина параметра 1 Грузоподъемность кг 6000 2 Масса кг * 3 Диапазон рабочих температур °С от -30 до +60 Материал 4 Верхний лист Лист стальной рифленый «Чечевичный» 5 5 Аппарель Лист стальной рифленый «Чечевичный» 14 6 Балки продольные Балка двутавровая 100 7 Рама Балка двутавровая 100 Приблизительная масса доклевеллеров в зависимости от размеров Длина,мм Масса,кг 2500 850 3000 1000 Механический доклевеллер Размеры механической выравнивающей платформы Тип платформы L1 L2 H A1 A2 A3 2500×1800 2540 2300 600 920 300 310 2500×2000 2540 2300 600 920 300 310 3000×1800 3040 2800 600 950 300 370 3000×2000 3040 2800 600 950 300 370 Минидоклевеллеры В случае отсутствия источника электричества или же, когда просто не получается монтировать специальную платформу гидравлического типа, стоит воспользоваться механическим типом платформ «Минидок». Ведь такая платформа совсем не требует источников электричества, а ее использование также удобно и полезно. Если проводить сравнение между моделью данного типа и другими сериями механических платформ, то в данном случае вес минидоклевеллера составляет всего 370 кг, хотя это никак не сказывается на другие характеристики. Так, платформа способна выдержать нагрузку до 6000 кг в динамике и до 9000 кг в статике. Поднимать механическую платформу под силу одному человеку, при чем аппарель открывается автоматически по ходу поворота. После этого платформу также легко и опустить до самого кузова грузового автомобиля. Когда все работы будут окончены, аппарель опускается, а сам агрегат приподнимается и занимает первоначальное положение. Минидоклевеллеры бывают встраиваемого и подвесного типа (встраиваемые и подвесные минидоки). Встроенный минидок встраивается в приямок пандуса. Подвесной минидок устанавливается на пандус, соответствующим образом обрамленный металлическим уголком. Основные преимущества: К преимуществам, несомненно, можно отнести следующие моменты. Это абсолютно надежное устройство, которому не требуется электроэнергия, чтобы сцепление с колесами погрузчика было максимальным, поверхность платформы изготавливаются из чечевичных листов. Аппарель в данном случае составляет 30 см, а сигнальная полоска в виде черных и желтых перемешивающихся цветов указывает положение платформы выше пандуса. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ РАЗМЕРЫ/ОСОБЕННОСТИ Длина, мм 684 Ширина, мм 1600/1800/2000/2200 Масса 370 кг Рабочий диапазон, мм • вверх 0-100 • вниз 0-100 Толщина верхнего листа на крышке платформы, мм 6/(0,6-1,8)* Цвет** синий (RAL 5005) * В скобках указана высота рифления. ** Окраска порошковая, с предварительной обработкой в дробеструйной камере. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Допустимая нагрузка 6000 кг (60 кН) Максимальная точечная нагрузка (верхний лист 6 мм) 1,3 Н/мм² Класс очистки поверхности перед окраской Sa 2 Толщина окрашиваемого слоя 60-90 мкм Диапазон рабочих температур от -30 до +50 oС Предлагаем полный ассортимент перегрузочного оборудов
