Спринклер – элемент автоматической системы пожаротушения

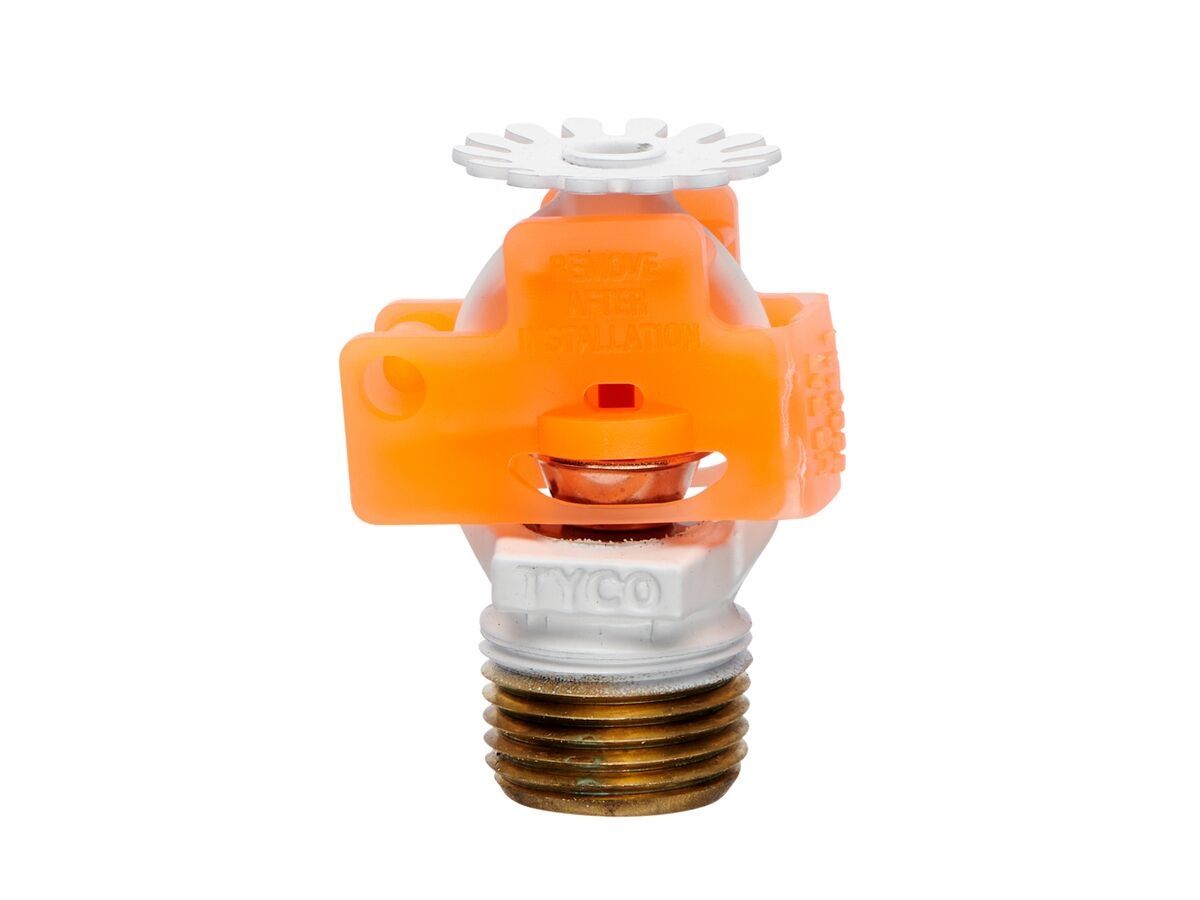

Спринклер – это устройство, устанавливаемое на потолке или в трубопроводе. При повышении температуры оно автоматически срабатывает и распыляет воду для локализации или тушения пожара.

Устройство

Корпус – основная часть, через которую подаётся вода.

Тепловой чувствительный элемент – стеклянная колба (с жидкостью) или плавкая вставка.

Дефлектор (рассекатель) – распределяет воду мелкими каплями по большой площади.

Запорный элемент – удерживает воду до срабатывания.

Принцип работы

1. При пожаре температура в помещении повышается до 60–70 °C (в зависимости от модели может быть 90–120 °C).

2. Стеклянная колба лопается (жидкость расширяется) или плавкая вставка расплавляется.

3. Вода под давлением выходит из корпуса.

4. Попадая на дефлектор, вода распыляется и тушит огонь.

Типы спринклеров

1. По чувствительному элементу:

Glass bulb (стеклянная колба):

Красная – 68 °C

Жёлтая – 79 °C

Зелёная – 93 °C

Синяя – 141 °C

Fusible link (плавкая вставка).

2. По установке:

Upright (стоячий) – вверх, используется в помещениях с открытыми перекрытиями.

Pendant (висячий) – вниз, монтируется под подвесным потолком.

Sidewall (настенный) – в стене, применяется в коридорах.

3. Специальные виды: скрытые (concealed), декоративные, быстрого реагирования (fast response), для складов с высокой пожарной нагрузкой.

Покрываемая площадь

Один спринклер защищает в среднем 9–12 м² площади.

Для складов и больших помещений расчёт ведётся по нормам (например, NFPA 13 или СНиП).

Преимущества

Автоматическое срабатывание без участия человека.

Тушение начинается на ранней стадии пожара.

Срабатывают только спринклеры в зоне возгорания (обычно 1–2 штуки).

Эффективная защита людей, имущества и здания.

То есть, спринклеры – это надёжное и проверенное решение для автоматического пожаротушения.
