Это комбинированный аппарат, сочетающий в себе плазморез (CUT) и инвертор для ручной дуговой сварки (MMA). Мощный промышленный комбинированный аппарат. Он работает исключительно от трехфазной сети 380В.
Такое устройство позволяет как кроить толстый металл плазменной дугой, так и сваривать его обычными электродами.

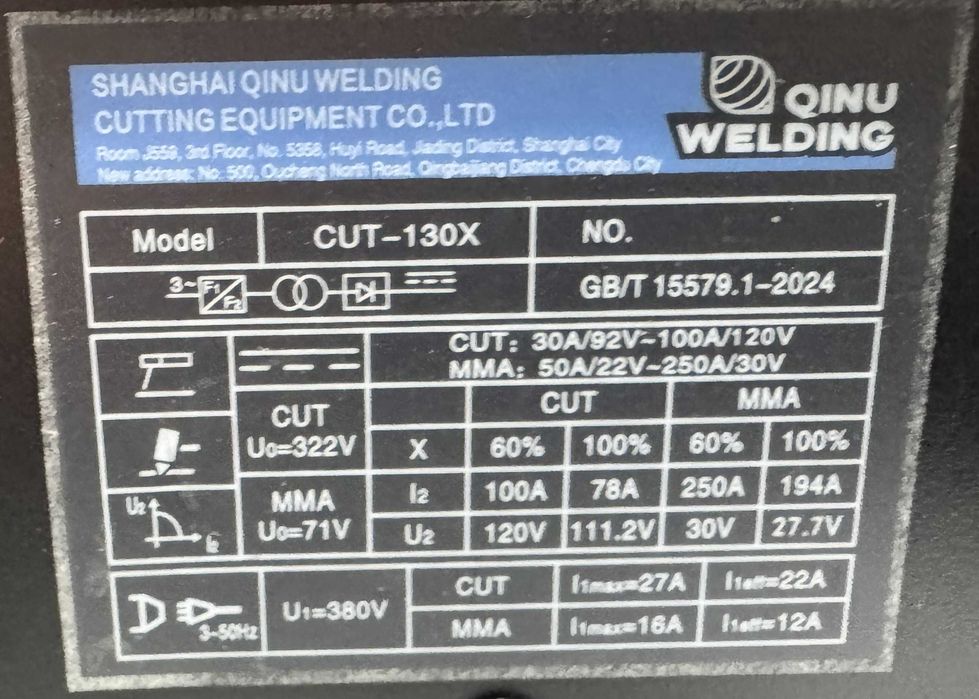

Режим плазменной резки (CUT)В этом режиме аппарат использует сжатый воздух и высокое напряжение для резки металла.Диапазон тока: от 30А до 100А (несмотря на индекс 130 в названии, максимальный ток резки — 100 Ампер).Напряжение холостого хода: 322В. Это высокое напряжение, необходимое для пробоя воздушного зазора и создания плазменной дуги.
ПВ (Продолжительность включения):При 100А аппарат может работать 6 минут из 10 (60%).При 78А он может работать непрерывно (100%). Этого тока достаточно для чистой резки стали толщиной до 20–25 мм.
Режим ручной сварки (MMA)В этом режиме устройство работает как классический сварочный инвертор.Диапазон тока: от 50А до 250А.Напряжение холостого хода: 71В. Обеспечивает легкий поджиг даже «тяжелых» электродов (например, УОНИ).
ПВ (Продолжительность включения):При 250А (максимум) — 60% времени.При 194А — непрерывно (100%). Это позволяет без остановки варить электродом «четверкой» (4 мм) и даже «пятеркой» (5 мм).

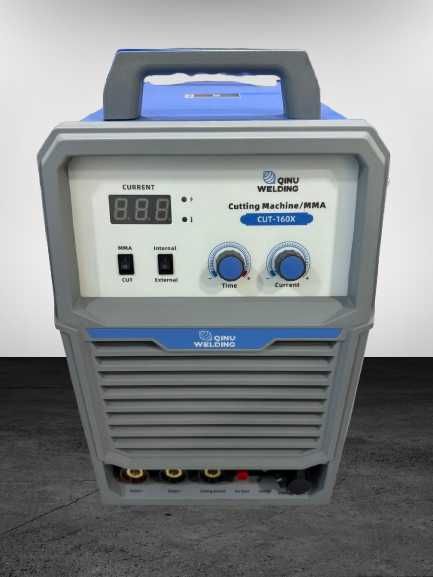

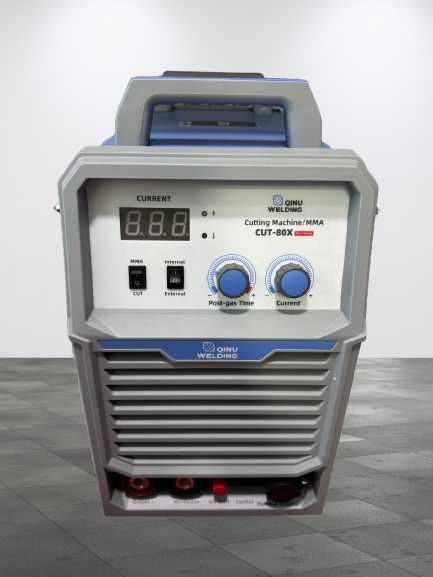

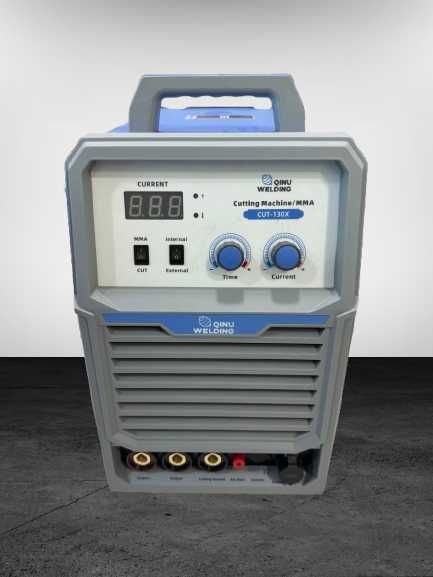

MMA / CUT: Выбор режима работы. В положении «MMA» вы варите электродом, в положении «CUT» — режете металл плазмотроном.
Internal / External: Этот переключатель относится к подаче воздуха.
Internal: Работа от встроенного (если есть) или автоматического клапана.
External: Использование внешнего источника сжатого воздуха (компрессора). Плазменная резка невозможна без подачи воздуха под давлением.
Current (Ток): Регулирует силу тока. Для сварки (MMA) это амперы, для резки (CUT) — мощность плазменной дуги.
Time (Время): В режиме резки эта ручка обычно отвечает за Post-Flow — время продувки воздухом после того, как вы погасили дугу. Это необходимо для охлаждения плазмотрона и продления срока службы сопла и катода.
Output и Output: Стандартные разъемы для сварочных кабелей в режиме MMA.
Cutting Ground: Сюда подключается зажим массы при работе в режиме плазмореза.
Arc Start / Control: Специальные разъемы для подключения управления плазмотроном (кнопка на рукоятке) и системы поджига пилотной дуги.
