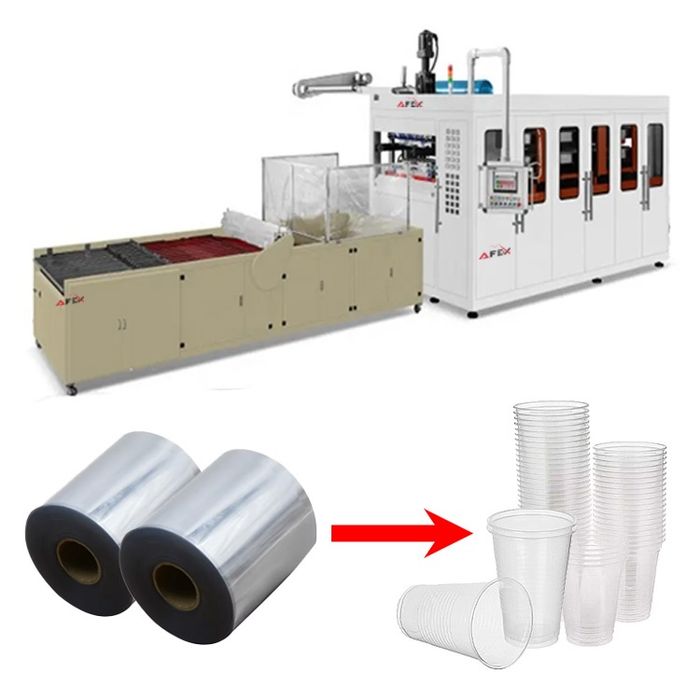

Bir martalik plastik stakanlar ishlab chiqarish uskunasi termoformovka uskunasi va stakanlarni yig‘ish uskunasidan iborat.

Termoformovka uskunasi plastik (PP, PS, PET) varag‘ini isitib, vakuum yoki bosim yordamida stakan shakliga keltiradi. Keyin tayyor mahsulot kesib olinadi.

Stakanlarni yig‘ish uskunasi esa avtomatik tarzda stakanlarni terib, ustma-ust joylashtirib, qadoqlashga tayyorlaydi.

Bu uskunalar yuqori unumdorlik va to‘liq avtomatlashtirilgan ishlab chiqarish jarayonini ta’minlaydi.

$46,500

Tasnif
Izohlar
Liniya tarkibidagi uskunalari

Ko‘p funksiyali plastik stakan termoformasiya qilish uskunasi

Avtomatik stakanlarni yig‘ish uskunasi

Vintli havo kompressori

Havo tanker

Sovutgichli kurutgich va filtr

Suv chiller

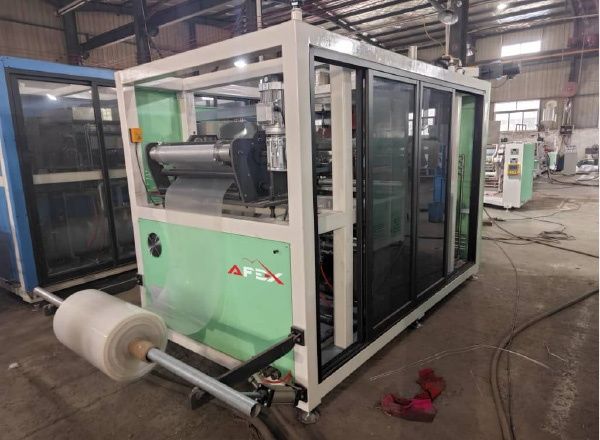

Ko‘p funksiyali plastik stakan termoformovka uskunasi

Asosiy Texnik xususiyatlari
Parametrlar Mazmuni
Material PP, PE, PS, PVC, PET, ABS, HIPS
Lavha qalinligi 0,3-2,0 mm
Lavha kengligi 540-650 mm
Maksimal shakllantirish maydoni 650×300 mm
Eng katta shakllantirish maydoni 650×200 mm
Maksimal shakllantirish chuqurligi 150 mm
Ish samaradorligi ≤25 zarb/min
Isitish quvvati 50 kVt
Asosiy motor quvvati 7,5 kVt / 4-daraja
Quvvat manbai 380V/50Hz
Voltaj 0,6-0,8 MPa
Talab qilinadigan havo hajmi 2500-3500 L/min
Talab qilinadigan suv hajmi 40-45 L/min
Mashina og‘irligi Taxminan 7T
Tashqi o‘lchamlari 4000 mm × 1600 mm × 2200 mm
Xususiyatlar

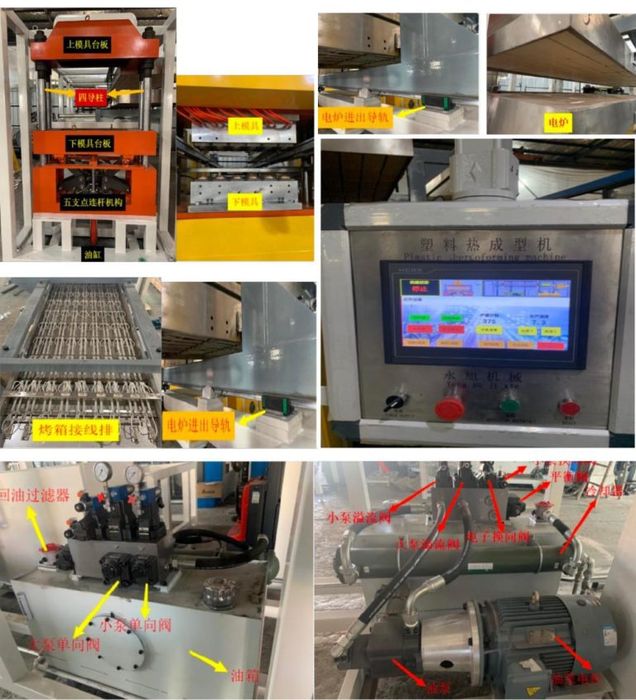

1- Qolip o‘rnatish ish shakli ustun yo‘nalish bo‘yicha joylashuvni qabul qiladi, bu barqarorlik va muvozanat kuchini ta’minlaydi. Ish shakli ko‘p tayanchli bar printsipiga asoslanadi. Gidravlik silindr ish shaklini ko‘tarish va qolipni yuqoriga va pastga silliq harakatlantirish uchun kuch ta’minlaydi.

2- Qolip bosqichi ko‘tarilishi gidravlik tizim tomonidan harakatlarni bajarish uchun amalga oshiriladi. Ishlash ketma-ketligi quyidagicha: ko‘tarilish, shakllantirish, kesish, tushirish va qolip.3-

3- Isitish pechi 8 qatorli yuqori pech va 7 qatorli, 8 zonali pastki pechga bo‘lingan. Isitish tizimi ichiga o‘rnatilgan keramik uzoq infraqizil nurlanish komponentlariga ega bo‘lib, yuqori issiqlik samaradorligi, xavfsizligi va ishonchliligi bilan ajralib turadi.

Chastota o‘zgaruvchan motor materialni uzatish jarayonini boshqaradi, bu esa aniq va barqaror uzatish uzunligini ta’minlaydi. Uzatish zanjiri yo‘li sovutish suvini o‘z ichiga oladi, bu esa yuqori sovutish samaradorligi va suv tejash imkoniyatini yaratadi.

Uzatish tizimining ichki qoplamasi zanglamaydigan po‘latdan tayyorlangan. Yo‘naltiruvchi zanjir yo‘li 38CrMoAlV markali qolipli po‘latdan yasalgan bo‘lib, uning yuzasi nitridlash usuli bilan mustahkamlangan, natijada yuqori qattiqlik va uzoq xizmat muddati ta’minlanadi

4- Tizim PLC va sensorli ekranli inson-mashina interfeysidan foydalanadi. Uning past og‘irlik markazi dizayni stakan balandligini kamaytiradi, ish jarayonini barqaror va silliq qiladi. Shuningdek, operator uchun qulay ishlash va optimal kuzatuv balandligini ta’minlaydi.

5- Havo konturini boshqarish qismi kirish klapanidan foydalanadi, bu esa yuqori ish aniqligi, uzoq xizmat muddati, tezkor javob berish qobiliyati va yuqori ish chastotasini ta’minlab, mashinaning barqaror ishlashiga yordam beradi.

6- Gidravlik tizim yuqori samarali kirish komponentlarini qo‘llaydi, bu esa barqaror ishlash va uzoq xizmat muddatini ta’minlaydi.

7- Cho‘zish (stretching) mexanizmi pnevmatik kirish silindridan foydalanadi, bu esa jarayonning aniq va samarali bajarilishini ta’minlaydi.

Asosiy elektr komponentlari
Nomi Ishlab chiqaruvchi va brendi
Harorat nazoratchisi Profound Meaning
Kontaktor Schneider
Rele Schneider / Omron
Quvvat tugmasi Xitoy
Qattiq holatli rele Taiwan Yang Ming
Yaqinlik tugmasi
Havo tugmasi Schneider
PLC Xinjie
Sensor ekran Xinjie

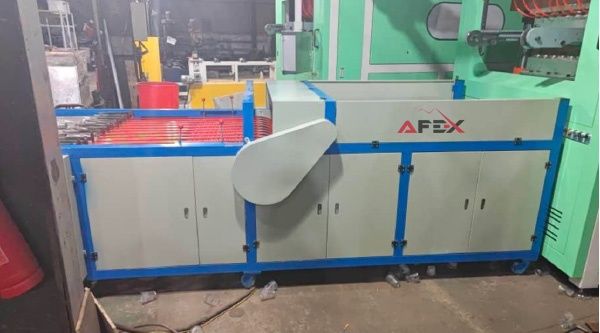

Avtomatik stakanlarni yig‘ish uskunasi

Ushbu uskuna ixcham tuzilishga ega, kam joy egallaydi, kam energiya sarflaydi, yuqori samaradorlikka ega va foydalanish oson.

Mashina avtomatik yig‘ish jarayonini bajarish uchun ko‘p funksiyali plastik stakan termoformlash mashinasi oldiga joylashtiriladi, bu esa juda ko‘p vaqtni tejaydi.

Texnik xususiyatlar:

Yig‘iladigan plastik stakan og‘iz diametri: 75 mm – 95 mm
Plastik stakan balandligi: 75 mm – 150 mm
Tezligi 660 ko‘p funksiyali plastik stakan termoformlash mashinasi bilan mos keladi.

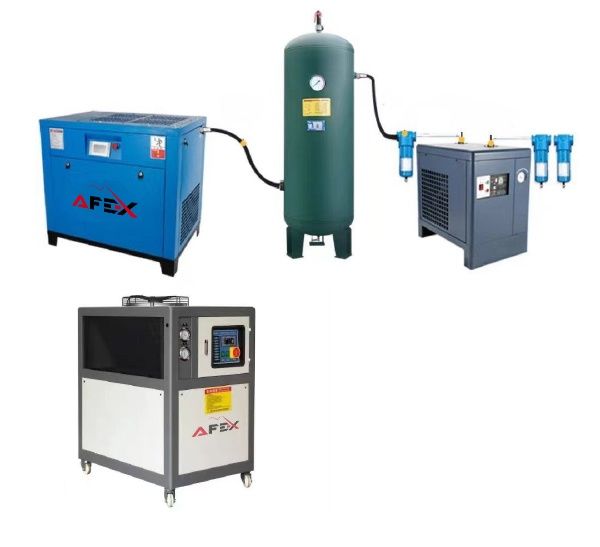

Qo’shimcha uskunalar
Vintli havo kompressori- 20HP
Havo tanker- 1000L
Sovutgichli kurutgich va filtr- 20HP
Suv chiller- 5 HP

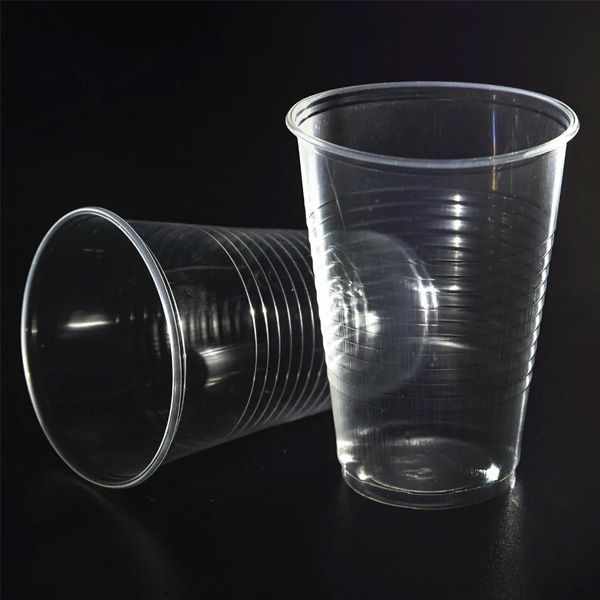

Tayyor mahsulot
