-NARXI UCHALA MASHINA UCHUN BELGILANGAN-

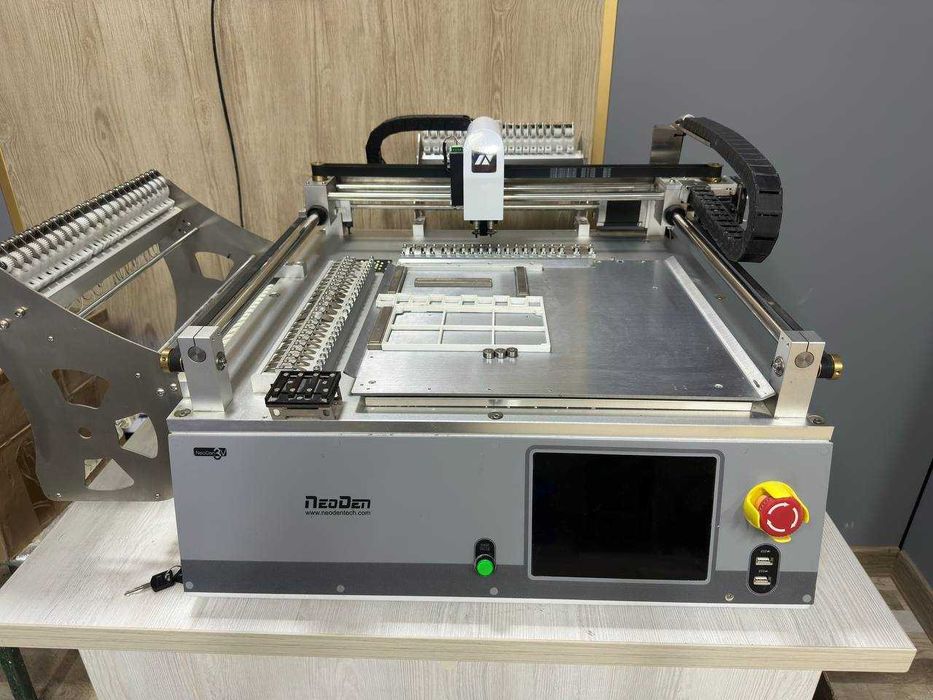

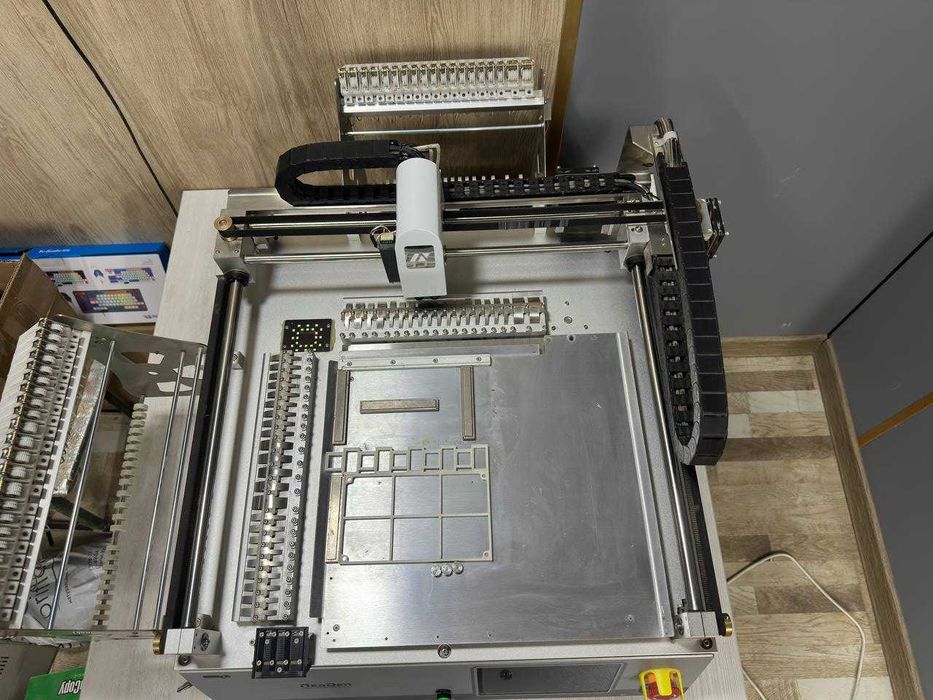

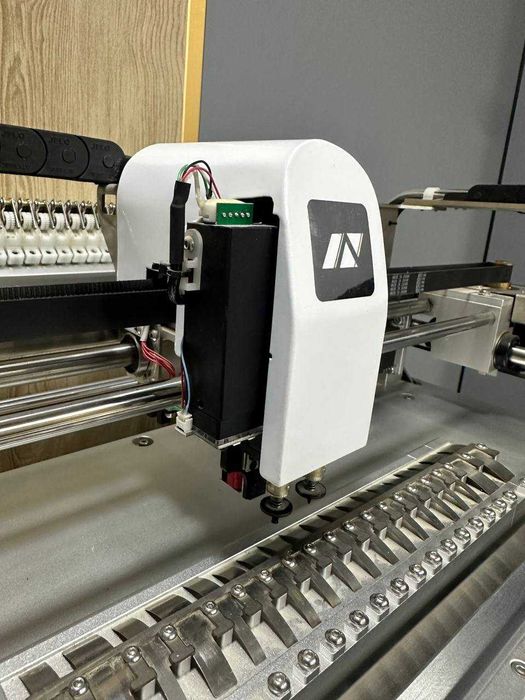

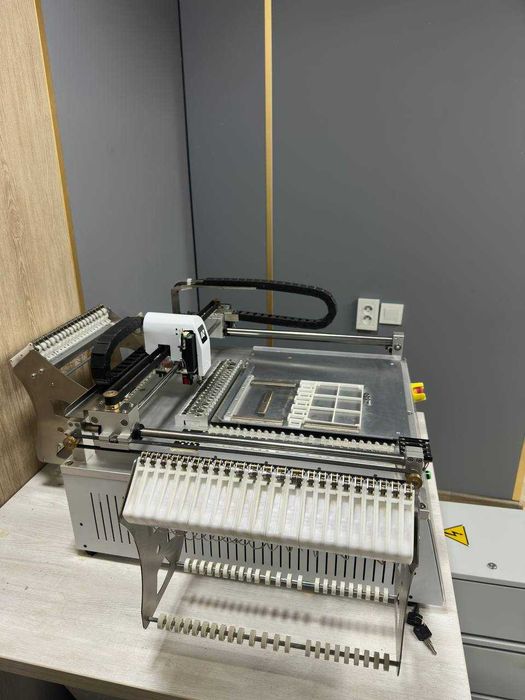

---NeoDen3V SMT machine
Mashina turi: Bitta traversli (gantry) 2 ta bosh (head) bilan

Model: NeoDen 3V standard versiyasi

Joylashtirish tezligi quyidagicha:

Kamera yoqilgan holatda: 3,500 dona/soat (CPH)

Kamera o‘chirilgan holatda: 5,000 dona/soat (CPH)

Joylashtirish aniqligi: ±0.05 mm

Feeder (komponent ta’minlovchi) sig‘imi:

Maksimal lenta feederlari: 24 dona (barchasi 8 mm kenglikda)

Vibratsion feeder: 5 dona

Tray (poddon) feeder: 10 dona

Moslash (Alignment) turi: Sahna (stage) kamerasi orqali

Qo‘llab-quvvatlanadigan komponentlar diapazoni:

Eng kichik o‘lcham: 0402

Eng katta o‘lcham: TQFP144

Maksimal balandlik: 5 mm

Aylanish (rotatsiya): ±180°

Elektr ta’minoti: 110V / 220V

Quvvat sarfi: 160~200 Vatt

Qo‘llab-quvvatlanadigan maksimal plata o‘lchami: 320 × 420 mm

Mashina o‘lchami: Uzunligi 820 mm × Kengligi 650 mm × Balandligi 410 mm

Sof og‘irligi: 55 kg

Qadoq o‘lchami: Uzunligi 1010 mm × Kengligi 790 mm × Balandligi 580 mm

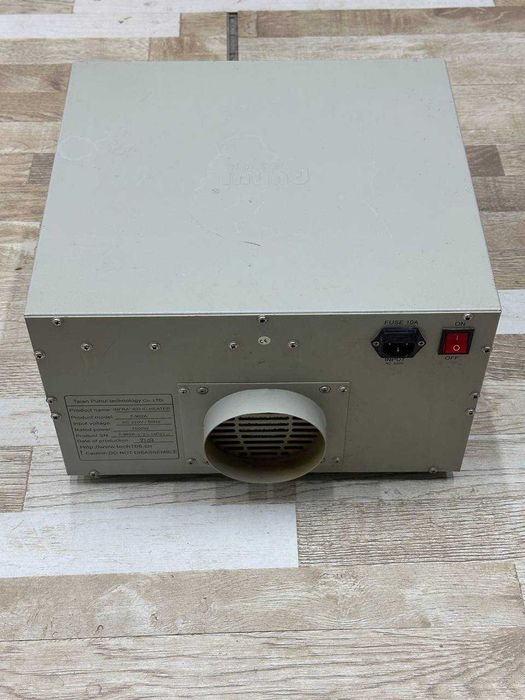

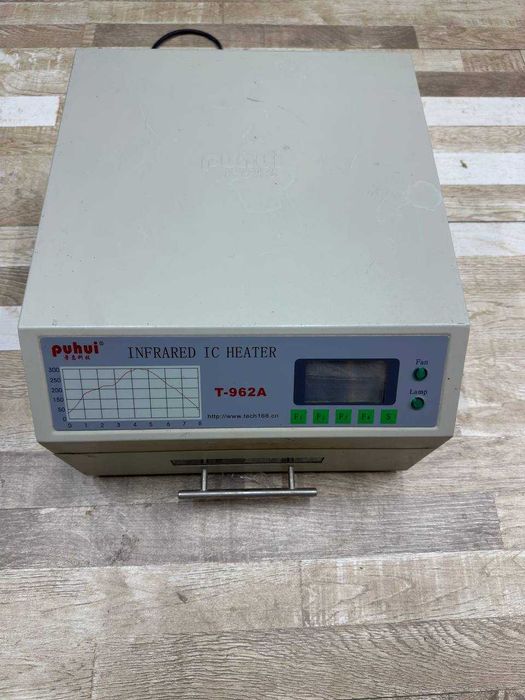

---INFRARED IC HEATER T962 – Texnik Tavsifi
Qisqacha tavsif:
INFRARED IC HEATER T962 – bu mikroprotsessor orqali boshqariladigan reflow (qayta eritish) pechidir. U turli xil SMD va BGA komponentlarini samarali payvand uchun ishlatiladi. Butun lehimlash jarayoni avtomatik tarzda bajariladi va juda oson boshqariladi. Ushbu qurilma kuchli infraqizil nurlanish va issiq havo aylanishi orqali ishlaydi, bu esa haroratning aniq va bir tekis taqsimlanishini ta'minlaydi.

Texnik xususiyatlar:
Maksimal lehimlash maydoni: 180 × 235 mm

Qurilma o‘lchami: 31 × 29 × 17 sm

Qadoqlangan holatdagi o‘lcham: 36 × 23 × 36 sm

Quvvat sarfi: 800 Vatt

Payvand jarayoni vaqti: 1 dan 8 daqiqagacha

Elektr ta’minoti: AC 220V / 52Hz

Sof og‘irligi: 6.2 kg

Umumiy (brutto) og‘irligi: 7.5 kg

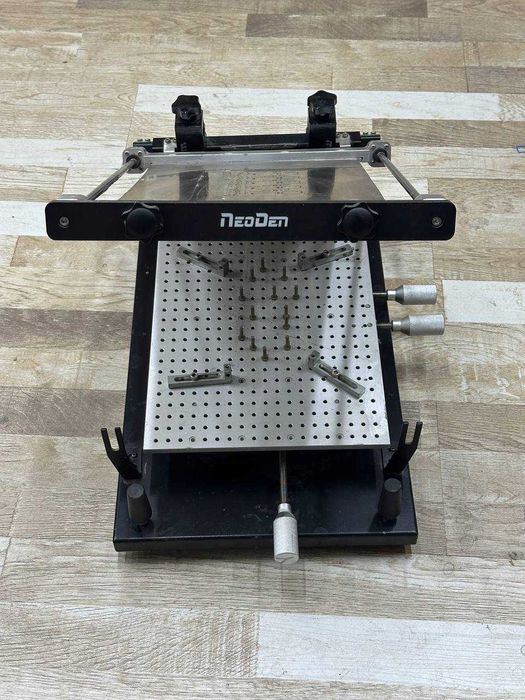

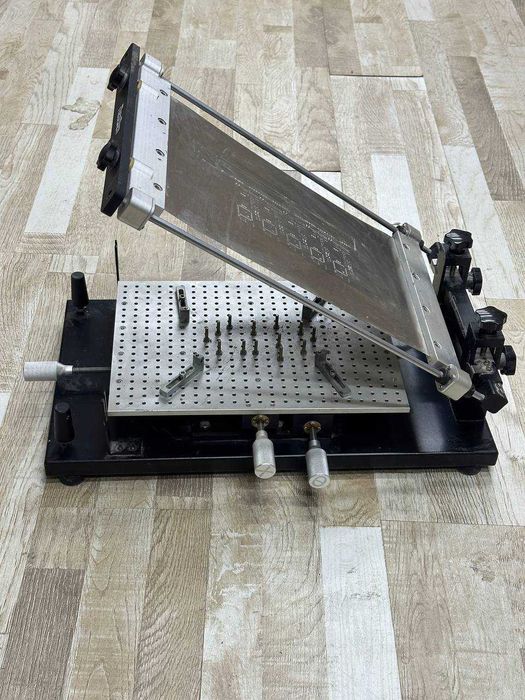

---NeoDen FP2636 Frameless Solder Paste Printer
Xususiyat Qiymati
Mahsulot nomi: NeoDen FP2636 Ramkasiz lehim pastasi printeri
Maksimal PCB o‘lchami: 280 × 380 mm
Minimal PCB o‘lchami: 10 × 5 mm
Platforma balandligi: 190 mm
Qayta joylashtirish aniqligi: ±0.01 mm
Maksimal aylanish burchagi: ±15°
Shablon (stencil) o‘lchami: 260 × 360 mm
Joylash aniqligi rejimi: Tashqi belgi orqali / Referens teshigi orqali
Chop etish tezligi: Qo‘lda boshqariladi (ishchi tomonidan nazorat qilinadi)
PCB qalinligi: 0 – 20 mm
O‘lchamlari (U × K × B): 660 × 470 × 245 mm
Sof / Brutto og‘irlik: 12 kg / 14 kg
