Shimge насосларида крильчатка (импеллер) — запас қисмлар ҳақида

Крыльчатка (импеллер) — насоснинг асосий ишчи қисми бўлиб, у суюқликни насос ички қисмига қабул қилади, марказдан четга айлантириб чиқаради ва шу билан босим ва оқимни шакллантиради. Бу қисм насоснинг самарадорлиги ва ишлаш сифатини белгилайди — ундан яхши сифатда ишламаса, насос сиғим ва босимни йўқотади ёки тез ишдан чиқади.

Крыльчатканинг вазифаси

Сув/суюқликни насос ичига олиб кириш
Сувни айлантириб, чиқиш четига суриш
Насоснинг босим ва сиғим коришини таъминлаш
Насос энергиясини самарали фойдаланиш
Бу насоснинг “юраги” деб аташади, чунки айнан импеллер ишлаб чиқаради насоснинг асосий функционал қуввати.
Импеллерлар туркуми

Shimge насосларида импеллерлар турли турларга бўлинади:

Центробежные импеллерлар

Бу энг кўп учрайдиган тур, чуқур сув насосларида (QY серияси) қўлланилади. Унда суюқлик айлантириб, чиқиш четига босилади.

Открытые/полуоткрытые импеллерлар

Баъзи модельларда импеллер лопаткалари очиқ ёки ярим очиқ бўлиб, қўшимча қаттиқ заррачаларни ҳам қабул қилиш имкони бўлиши мумкин. Бу тур канализация ёки дренаж насосларида ҳам учрайди (масалан, WQ сериясида).

Крыльчатка (Импеллер) — насоснинг юрагидек бўлган запас қисми

Крыльчатка, бошқа ном билан импеллер, — насоснинг асосий ишлайдиган қисми бўлиб, у сувни (ёки бошқа суюқликни) насос ички қисмида ҳаракатга киритади ва у орқали чиқаришга мажбур қилади. Китобларда ва техник каталогларда уни одатда impeller деб аташади — бу насоснинг “фан”и, чунки айнан ушбу деталь сувни юқори босимга айлантиради.

Асосий вазифаси

Сувни қабул қилиш ва тур-гуруҳда ҳаракатлантириш — крыльчатка марказдан четга ёнладираётганда суюқликни кучи билан юкори қарай узатади.
Босимни яратиш — импеллернинг лопаткалари айланиб, сувни корпус деворларига суриб чиқариб, насос номига мос босимни беради.
Ҳар хил моделларда ўзгарувчан дизайн — турли насос турлари (поверхностные, глубинные, центробежные) учун форма, ўлчам ва материаллар бир-биридан фарқ қилади.

Крыльчатканинг ишлаш принципи

Shimge каби насосларда крыльчатка одатда шундай ишлайди:

Сув насос орқали киритилади — марказ қисмига (отвір) тушади.

Лопаткалар орқали айланади — двигател орқали вал билан айлантирилади.

Сув лопатка орқали ташқарига сурилади — айланиш натийжасида марказдан четга қарай босияди ва насостан чиқади.

Юқори босим ва оқим шаклланади — насосдан чиқиш пайтида сув белгиланган босим билан чиқади.

Бу жараён центробежный (марказдан қочма) принцип билан амалга оширилади ва крыльчатка ўз шакли, чизиғи ва бурчига қараб насосning энергия самарадорлигини белгилайди.

Материаллар ва турлари

Shimge насосларида крыльчатка ҳар хил материалдан бўлиши мумкин, ва бу унинг муҳитга, иш шароитига ва талаб қилинган сифатга боғлиқ бўлади:

Латундан (Brass)

Кўп учрайдиган вариант — латун крыльчатка
Коррозияга яхши чидамли
Узоқ хизмат муддати
Сунинг тузлилик даражаси паст бўлган шароитларда яхши натижа беради
Масалан, Shimge PW серия насосларда латун крыльчатка мавжуд.

Чугун (Cast Iron)

Саноат тури насослар учун кўп қўлланилади
Жуда қаттиқ ва чидамли
Абразив моддалар учун муносиб
Центробежный насосларда муҳими — узоқ ресурс
Баъзи Shimge центробежные насосларда чугун крыльчатка учрайди.

Бошқа материаллар

Қўшимча ҳолларда — махсус пластик, нержавеющая пўлат ёки қошилмалар ҳам бўлиши мумкин, лекин Shimge сув насосларида асосан латун ёки чугун ишлатилади.

Нега крыльчатка муҳим?

Крыльчатка насоснинг самарадорлиги, иш жубайлиги ва ресурс муддатига тўғридан-тўғри таъсир этади:

Сувни самарали ташиш
Босим ва оқим ўлчамини сақлаш
Оқиш вақтида энергия тежаш
Қатты заррачалар билан ишлаши
Насоснинг бурмаланиш ҳолатида ишлашини камайтириш
— бари шуларга боғлиқ.

Агар кильчатка шикастланса ёки эскирса, насоснинг ишлаш қобилияти сезиларли даражада тушади:
Босим пасаяди
Оқим камаяди
Қуват сарфи ошиб кетади
Мотор тез исиб қолади

Шу сабабли крыльчатканинг вақти-вақти билан текширилиши ва керак бўлса замена қилиши муҳим.

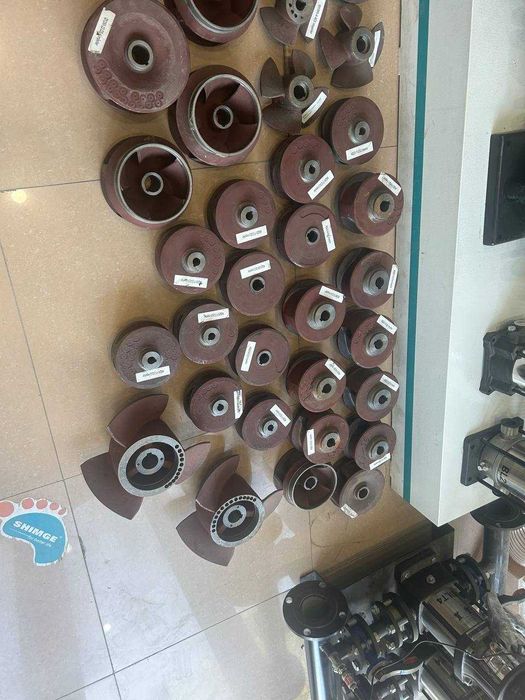

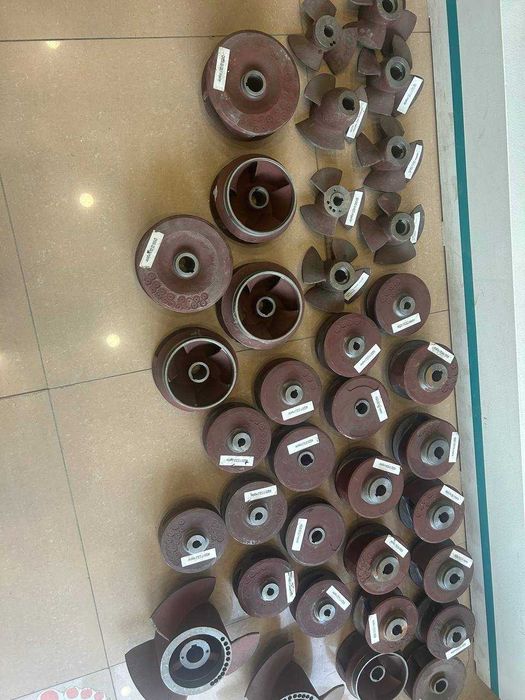

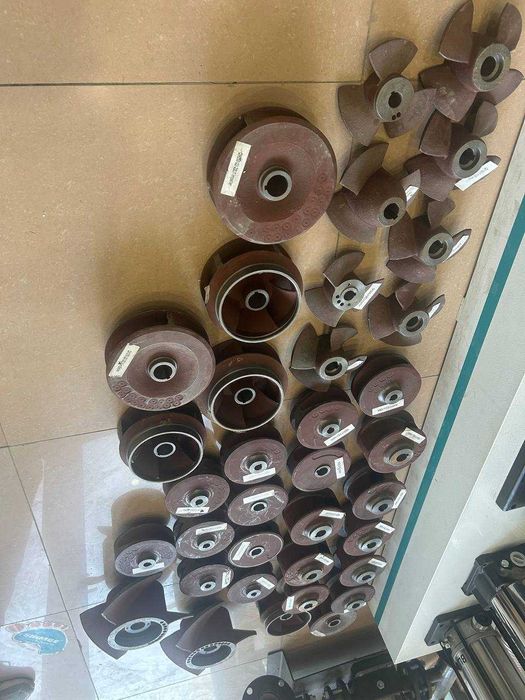

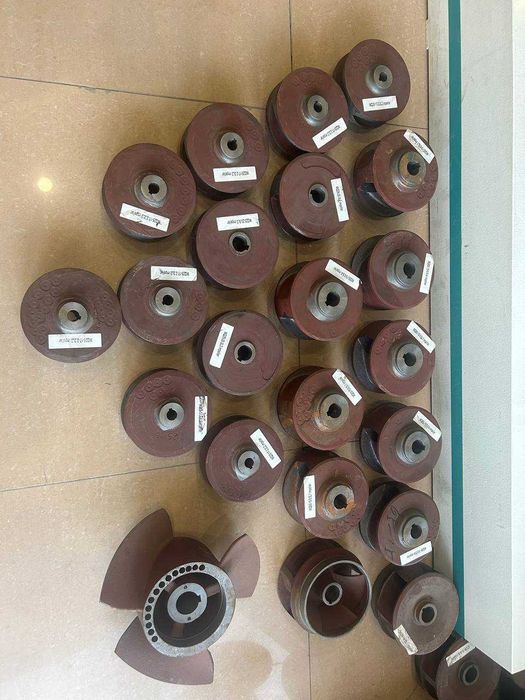

Крыльчатка запас қисм сифатида

Shimge насосларига крыльчатка запас қисми сифатида сотилиши мумкин (масалан, пром.уз каби савдо платформаларда) ва унинг нархи бошланади 50 000 сумдан.

Бу запас қисми насоснинг турига қараб турлича бўлиши мумкин — катталиги, диаметри, лопаткалар сони ва материал бўйича фарқланади.

Қисқача хулоса

Крыльчатка (импеллер) — насоснинг асосий, ҳаракат қилувчи запас қисми, у:
Сувни қабул қилади ва айлантириб чиқаради
Босим ва оқимни шакллантириб беради
Насоснинг самарадорлигига катта таъсир қилади
Материалга кўра муайян шароитда узоқ хизмат қилади

Бу деталь ҳар қандай Shimge насоси учун мукаммал ишлаш ва узоқ хизмат муддати учун жуда муҳим бўлган запас қисмдир.

Крыльчатка QY 100-13-5.5, Крыльчатка QY 100-25-11, Крыльчатка QY 100-36-15, Крыльчатка QY 100-9-4, Крыльчатка QY 10-51-3, Крыльчатка QY 15-26-2, Крыльчатка QY 15-68/4-5,5, Крыльчатка QY 160-11-7.5, Крыльчатка QY 160-15-11, Крыльчатка QY 160-23-15, Крыльчатка QY 160-4-3, Крыльчатка QY 200-26-22, Крыльчатка QY 200-4-4, Крыльчатка QY 200-9-7.5, Крыльчатка QY 250-14-15, Крыльчатка QY 250-18-18.5, Крыльчатка QY 250-22-22, Крыльчатка QY 250-5-5.5, крыльчатка QY 250-7-7.5, Крыльчатка QY 25-26-3, Крыльчатка QY 25-60/2-7,5, Крыльчатка QY 350-7-11, Крыльчатка QY 40-38-7.5, Крыльчатка QY 600-6.5-15, Крыльчатка QY 65-10-3, Крыльчатка QY 65-14-4, Крыльчатка QY 65-25-7.5, Крыльчатка QY 65-60-15, Крыльчатка QY 65-7-2.2, Крыльчатка QY 800-6-18.5, Крыльчатка QY 800-7.5-22, Shimge крылчатка WQ 100-23-11, Shimge крылчатка WQ 1200-8-45, Shimge крылчатка WQ 150-17-15 Yellow, Shimge крылчатка WQ 15-40-5.5L1, Shimge крылчатка WQ 180-11-11, Shimge крылчатка WQ 180-25-22 Yellow, Shimge крылчатка WQ 250-15-18.5, Shimge крылчатка WQ 250-18-22, Shimge крылчатка WQ 25-17-2.2L1, Shimge крылчатка WQ 360-6-11, Shimge крылчатка WQ 400-10-22, Shimge крылчатка WQ 400-25-45, Shimge крылчатка WQ 400-7-15, Shimge крылчатка WQ 40-15-4L1, Shimge крылчатка WQ 600-12-37, Shimge крылчатка WQ 65-15-5.5L1, Shimge крылчатка WQ 65-15-5.5 SARIQ, Shimge крылчатка WQ 65-22-7.5L1-(4"), Shimge крылчатка WQ 65-22-7.5L1-(6"), Shimge крылчатка WQ 800-15-55, Shimge крылчатка WQ 800-20-75, Shimge крылчатка WQ 9-22-2.2L, Shimge крылчатка WQD 6-12-0.55L1, Shimge крылчатка WQD 6-16-0.75L1, Shimge крылчатка WQD 7-15-1.1L1, SAAB крылчатка AST 100-160/15, SAAB крылчатка AST 100-160/18.5, SAAB крылчатка AST 100-200/22.0, SAAB крылчатка AST 100-200/30.0, SAAB крылчатка AST 100-200/37.0, SAAB крылчатка AST 100-250/45.0, SAAB крылчатка AST 100-250/55.0, SAAB крылчатка AST 100-250/75.0, SAAB крылчатка AST 100-315/90.0, SAAB крылчатка AST 32-160/1.5, SAAB крылчатка AST 32-160/2.2, SAAB крылчатка AST 32-200/3.0, SAAB крылчатка AST 32-200/4.0, SAAB крылчатка AST 32-250/11.0, SAAB крылчатка AST 32-250/5.5, SAAB крылчатка AST 32-250/7.5, SAAB крылчатка AST 40-125/2.2, SAAB крылчатка AST 40-160/3.0, SAAB крылчатка AST 40-160/4, SAAB крылчатка AST 40-200/5.5, SAAB крылчатка AST 40-200/7.5, SAAB крылчатка AST 40-250/11.0, SAAB крылчатка AST 40-250/15.0, SAAB крылчатка AST 40-250/9.2, SAB крылчатка AST4 125-315/22,0, SAAB крылчатка AST4 150-250/22.0, SAAB крылчатка AST4 150-315/45.0, SAAB крылчатка AST4 150-315/55.0, SAAB крылчатка AST4 150-315/75.0, SAAB крылчатка AST 50-125/3, SAAB крылчатка AST 50-125/4.0, SAAB крылчатка AST 50-160/5.5, SAAB крылчатка AST 50-160/7.5, SAAB крылчатка AST 50-200/11.0, SAAB крылчатка AST 50-200/9.2, SAAB крылчатка AST 50-250/15.0, SAAB крылчатка AST 50-250/18.5, SAAB крылчатка AST 50-250/22.0, SAB крылчатка AST 65-125/5.5, SAAB крылчатка AST 65-125/7.5, SAAB крылчатка AST 65-160/11.0, SAAB крылчатка AST 65-160/15.0, SAAB крылчатка AST 65-160/9.2, SAAB крылчатка AST 65-200/18.5, SAAB крылчатка AST 65-200/22.0, SAAB крылчатка AST 65-250/22.0, SAAB крылчатка AST 65-250/30.0, SAAB крылчатка AST 65-250/37.0, SAAB крылчатка AST 80-125/7.5, SAAB крылчатка AST 80-160/11.0, SAAB крылчатка AST 80-160/15.0, SAAB крылчатка AST 80-160/18.5, SAAB крылчатка AST 80-200/22.0, SAAB крылчатка AST 80-200/30.0, SAAB крылчатка AST 80-250/37.0, SAAB крылчатка AST 80-250/45.0, SAABкрылчатка AST 80-315/55.0
