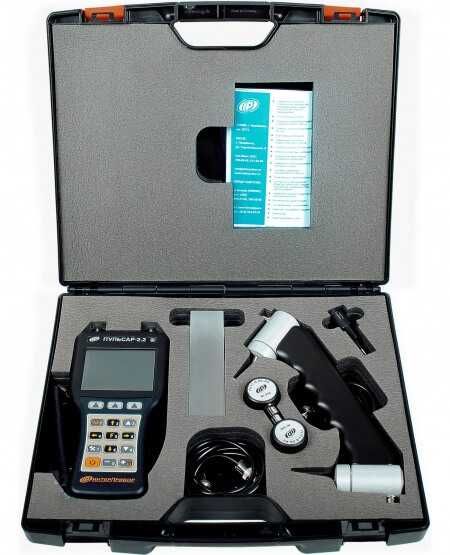

Пульсар 2 2 версия 2 ультразвуковой прибор с визуализацией дефектоскоп.
Описание ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:
Для обеспечения безопасности зданий и сооружений на всех этапах строительства и эксплуатации необходимо оперативно контролировать качество бетона в железобетонных конструкциях. Оптимальным методом выявления дефектов в строительных конструкциях и материалах является ультразвук. Принцип ультразвукового исследования основан на измерении времени прохождения акустических волн уз-диапазона в объекте контроля.

В ультразвуковых дефектоскопах используется А-режим, при котором эхо-сигнал ультразвука отображается в виде пиков горизонтальной линии, показывающих его амплитуду. Анализируя данные сигналы можно получить информацию о структуре материала.

Современный ультразвуковой дефектоскоп бетона позволяет с высокой точностью:

определить прочность, однородность и класс бетона и других строительных материалов;
обнаружить дефекты строительных конструкций – пустоты, лакуны, трещины;
оценить пористость, трещиноватость и анизотропию объекта.

Ультразвуковой дефектоскоп ПУЛЬСАР-2.2 обладает широким функционалом, благодаря которому можно:

автоматически производить измерения;
визуализировать сигнал в режиме осциллографа (А-сигнал);
сформировать автоматическую серию измерений (от 2 до 10 выборок);
задать названия и коэффициенты материалов;
сохранить до 100 протоколов измерений;
передать данные измерении для анализа в ПК.

Назначение ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:
Прибор ПУЛЬСАР-2.2 предназначен для:

Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля;
Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука;
Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин;
Оценки степени зрелости бетона при монолитном бетонировании;
Определения плотности и модуля упругости материалов, звукового индекса абразивов;
Оценки пористости, трещиноватости и анизотропии материалов;
Оценки затухания ультразвука в материалах, изделиях и конструкциях.
Основные функции ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:
Автоматическая стабилизация положения метки первого вступления при изменениях силы прижатия датчиков к объекту контроля;
Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании;
Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений;
Формирование результата по автоматически выполняемой серии от 2 до 10 измерений;
Вычисление прочности и класса бетона;
Определение глубины трещины по "Российскому" и "Английскому" методам;
Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям;
Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов;
До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля;
Русский и английский язык меню и текстовых сообщений;
USB интерфейс и специализированная сервисная компьютерная программа.
Преимущества ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:
Некритичность результатов к силе прижатия датчиков к объекту (патент);
Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-22 работоспособен на больших базах прозвучивания;
Универсальные датчики на излучение и прием с повышенной отдачей;
Датчик поверхностного прозвучивания с фиксированной базой:
ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК);
измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам;
эллиптические износостойкие протекторы для сухого точечного контакта;
Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция);
Большой 3,8-дюймовый LCD дисплей с высоким разрешением и подсветкой;
Встроенный литиевый аккумулятор ёмкостью 3,8 А*ч.
Сервисная компьютерная программа ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:
Перенос результатов измерений в ПК;
Архивация, документирование и обработка результатов;
Анализ осциллограммы (А-скана) УЗ сигнала с возможностью уточнения/корректировки метки первого вступления;
Экспорт в Excel, сохранение в текстовый формат для других программ;
Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным.
