Xomashyo: PVX kukuni, CaCO3, CPE, PE-WAX, Stearik kislota, Murakkab stabilizator, ACR, kerosin, ASA materiali

Yakuniy mahsulot tavsifi: Kengligi: 1040 mm; Qalinligi: odatda 2,0-3,5 mm

Ishlab chiqarish quvvati: 300-350 kg/soat

Markaziy balandlik: 1000-1050mm

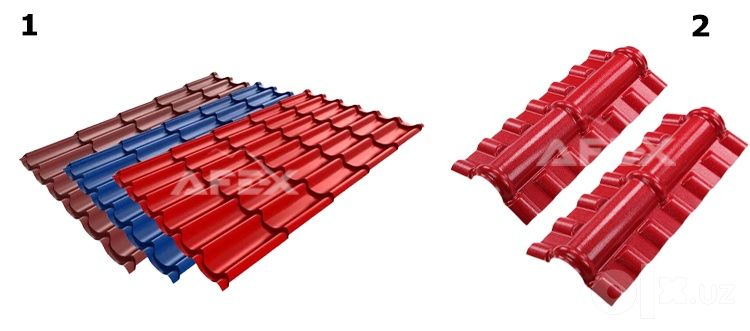

2-Yakuniy mahsulot rasmi

Plastik PVX+ASA tom uchun panel
Tom tema qismini yopish akssesuari
3-Ishlash uchun sharoit tavsifi (mijoz tomonidan taqdim etiladi)


Ombor / ustaxona Liniya o’lchami: 25m (Uzunlik) × 3,5 m (kenglik) × 3,5 m (Balandlik) .
Poydevorlarni qurish, qurilish ishlari, tuproq ishlari va devor ishlari.

Kranlar, pogruzchiklar yoki boshqa yuk ko’tarish uskunalarini taqdim etish; O’rnatish uchun materiallar va asboblar.



Harorat / namlik 0-35°C/≤95%
Quvvat manbai 3 fazali, 380V, 50 Hz
Sim/kabel/suv shlangi Elektr ta’minotidan ushbu ishlab chiqarish liniyasining boshqaruv kabinasiga simlar/kabellar.
Boshqaruv kabinetidan har bir mashinagacha bo’lgan barcha elektr kabellari.

Suv shlangi: mashinalar va hovuzlarga suv etkazib berish.



Sovutish suvi Fosfor, oltingugurt, temir va boshqalar kabi erigan yoki to’xtatilgan minerallarsiz.
Kirish harorati T1: maks. 15°C;

Chiqib ketish harorati T2: T2=T1+5°C;

Qattiqlik: 5-8 odH;

Teskari oqim: bosimsiz

Kopmressor 7.5KW (0.6-0.8Mpa)


4-Energiya iste’moli
Transformator: 250 KW dan yuqori

Sovutish suvi: ≤20°C, ≥0,3Mpa, 5-6ton/soat

Siqilgan havo: 0.3m3/min, >0.6Mpa

Xodimlar soni: 3-5 kishi / smena (24 soat 2 smena kerak)

5-Liniya tarkibidagi uskunalar


Shnekli yuklagich

SJZ 80/156 konusli ikki vintli ekstruder

Qolip qismi

Naqsh bosish vali

Haroratni nazorat qilish kontrolleri

Shakl berish uskunasi

PLC boshqaruvli kesish uskunasi

Yig’ish stoli

Zanjirli konveyerli pech

Tom tepasini yopish uchun akssesuar shakllantirish uskunasi

Tom tepasini yopish uchun akssesuarlar qoliplari

Shnekli yuklagich (mikser uchun)

Maxsus mikser



6-Uskunalar texnik xususiyatlari
Shnekli yuklagich

Nominal uzatish quvvati 500kg / soat
Kuchlanish 380V
Motor quvvati 2.2 KW
Truba diametri φ 102mm
Materiali SUS 304


SJZ 80/156 konusli ikki vintli (shnek) ekstruder

Vint (Shnek)
Diametri: Diametri konusning 80/ 156 mm
Miqdori: 2 ta to’plam

To’r shakli: konus to’r

Aylanish tezligi: 1-36,9 r/min

Vintning aylanish yo’nalishi: soatga teskari yo’nalishda tashqariga

Xususiyatlari: 38CrMoAlA temperleme, nitridlash, sirt qoplamasi qattiq ishlov berish, HV950 va undan yuqori quvvat, juda aşınmaya bardoshli;

Vintli tutqich 180 darajali ikki tekis kalitni taqsimlaydi, bir xil va ishonchli ish momentini qabul qiladi.

Barrel
Isitish usuli: quyma alyuminiy qarshilik isitish halqasi
Isitish zonalari: 5 zona

Isitish quvvati: 24 kVt

Harorat oralig’i: 50-300 ° C

Sovutish quvvati va zonalari: 0.37kw × 4 to’plam

Sovutish usuli: haroratni o’lchash moslamasi, ventilyatorli sovutish

Xususiyatlari: Barrel qo’sh qotishma materialdan ishlab chiqariladi, qattiqlik bilan ishlov beriladi, karburizatsiyalanadi, qattiqligi HV950 gacha. Ichki yuzasi qattiq xrom bilan qoplangan va sayqallangan.

Drayv tizimi
Dvigatel quvvati: 75KW
Ish usuli: o’zgaruvchan tok dvigateli, elastik ulash aloqasi

Reduktor: DELIN uzatma qutisi

Asosiy haydovchi dvigatelining disk raskadrovka rejimi: Chastotani boshqarish

Xususiyatlari: Uzatma qutisi egiluvchan temir va 20CrMnTi dan azotlangan, tish silliqlash va boshqa jarayonlar bilan ishlab chiqariladi.

Qutidagi barcha podshipniklar uzoq xizmat muddati, yuqori quvvat va sirt qattiqligi bilan mashhur xalqaro brendlardan foydalanilgan

Vixlop tizimi
Motor quvvati: 3 KW
Oziqlantirish tizimi
Ish usuli: Ikki vintni oziqlantirish, avtomatik va miqdoriy
Aylanish tezligi: 0-63r/min

Dvigatel quvvati: 1,5 kVt

Xususiyatlari: Oziqlantiruvchi zanglamaydigan po’latdan yasalgan bo’lib, bir xil va aniq miqdoriy oziqlantirishda bitta vintli oziqlantiruvchiga qaraganda yaxshiroq ishlaydi.

Elektr tizim
Kontaktor: Schneider
Vkluchatel: CHINT

Inverter: ABB

PLC boshqaruv tizimi

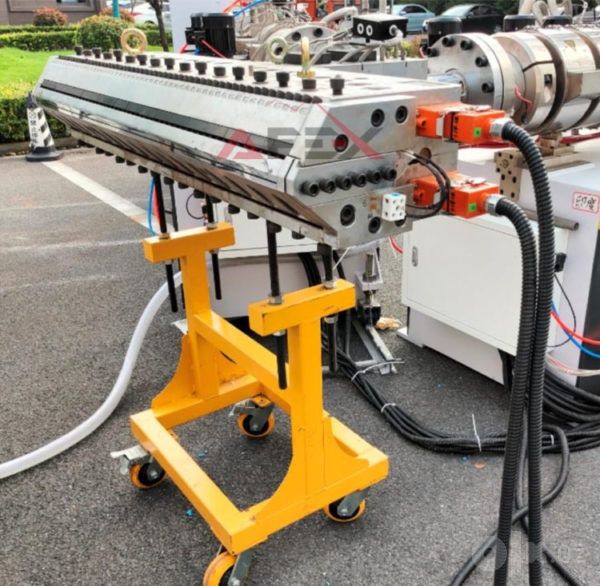

Qolip qismi

Qolip turi Bir tekkis zarydad
Materiali 5CrNiMo po’latdan isitiladigan, sirt jilolangan, ichki va tashqi elektrolizlangan ishlov berilgan, qolip boshi yuzasining xrom qatlami qalinligi: 0,04-0,05 mm.
Isitish turi Isistish sterjni yordamida, similar yopiq holatda
Samarali kengligi 1300 mm
Sozlash diapazoni 1-4 mm
Isitish zonalari 7 zona
Isitish quvati 3.5 kw dan x 7 zona

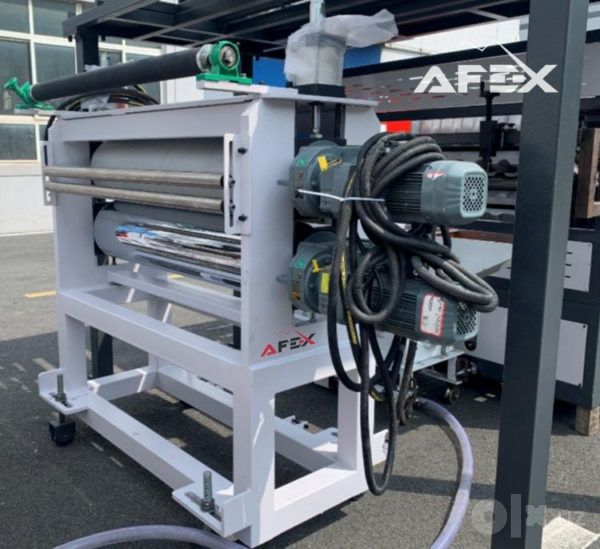

Naqsh bosish vali

Ishlash tezligi 1-5 metr/daq.
Boshqaruv motori 1.5 kw x 2 to’plam
Rolik (val) o’lchami φ295mm×1300mm
Yuqori rolik – bo’rttirma rolik, pastki rolik – teskari rolik.
Rolikli sirtni qattiq xrom qoplama bilan ishlov berilgan (chuqurlik 0,10-0,15)

Boshqaruv tizimi ABB inverter
Rolikda spiral yuguruvchi ishlatiladi va butun sirt harorati bir xil bo’lib, mahsulotlarning naqsh bosish sifatini ta’minlaydi.
Yuqori va pastki tsilindrni sinxronlashtirishni ta’minlash uchun mos ravishda yuqori va pastki roliklar ikkita motor bilan boshqariladi.
Haroratni nazorat qilish kontrolleri (val uchun)

Turi Yog’ bilan qizdiruvchi
Yuqori haroratli nasos 0,75 Kw x 2
Elektr isitgich quvvati ≥ 9 Kw x 2
Elektromagnit klapani Mashxur sifatli brend

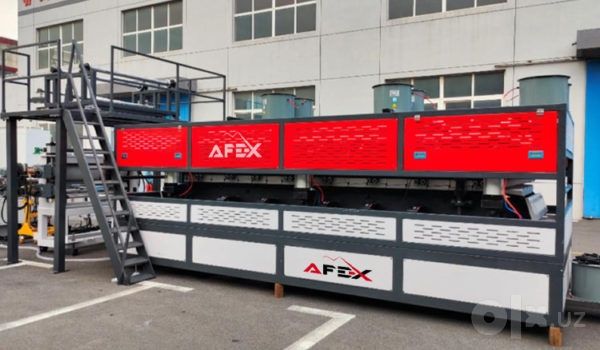

Shakl berish uskunasi

Modul sifati: 64 dona (32 juft) odatda
Materiallar: alyuminiy qotishmasi

Ekstruziya liniyasi tezligi: 0-3m / min

Maksimal tashish quvvati: 50KN

Haydovchi Dvigatel quvvati: 2,2 kVt

ABB chastota inverteri boshqaruvi

Sovutish rejimi: Ventilyatorli sovutish, 0,55Kwx8 to’plam

Tashqi ulanish gaz manbasining chiqish miqdori: 0,67m3 / min

Chiqish bosimi: 0,7MPa

Oldinga va orqaga siljish oralig’i: ± 750 mm

Harakatlanuvchi vosita quvvati: 0,37 kVt

Shakl berish uskunasi himoya qobig’i, xavfsizligi va chiroyli ko’rinishi bilan yaratilgan. Alyuminiy shakl berish moduli yuqori sifatli alyuminiy qotishma materiallaridan tayyorlangan, qayta ishlash markazida bir martalik ishlov berish, ko’p qirrali, kuchli almashinuv.

40Gr materialdan foydalanadigan, sirtini so’ndirish va qora ishlov berish bilan ishlaydigan haydovchi moduli rafi yuqori kuch va qattiqlikka ega.

Transmissiya tizimi sinxron qo’zg’alishning ikkala tomonidagi moduldagi turbinali reduktorga bir juft chap va o’ng qo’lni ishlatadi, uzatish balansi, ishonchli, qulay.

Butun chiziq dvigatel tomonidan boshqariladi, oldinga va orqaga yuradi.

Shtamp to’plami ichida havo sovutish moslamasi mavjud bo’lib, u modulning orqa qismini to’g’ridan-to’g’ri va samarali sovutadi. Yuqori va pastki modullarning masofasi to’lqin shaklining to’liqligini sozlash uchun qo’lda sozlanishi mumkin.

Plitka ustidagi ASA qatlamini tayyorlash uchun ASA plyonkali laminat
Ikki dona roliklar: biri ishlash uchun, ikkinchisi tayyorlash uchun

Tugmali boshqaruv paneli bilan johozlangan

Ramka, tutqich va zinapoyalar bilan johozlangan. Bu ishchilar uchun plyonkali rolikni almashtirish uchun qulay va ishchilarning xavfsizligini ta’minlaydi.

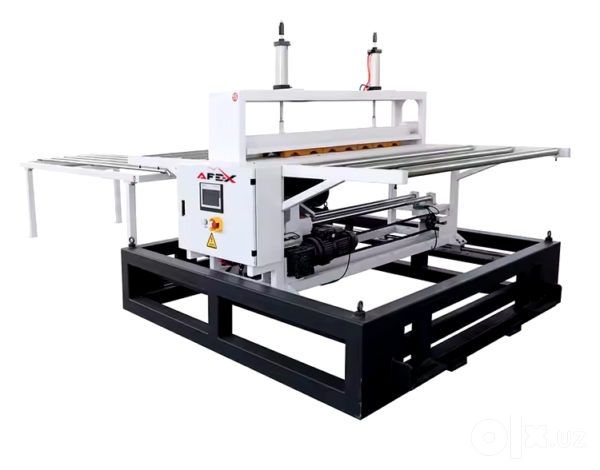

PLC boshqaruvli kesish uskunasi va Yig’ish stoli

Kesish turi Arrali
Motori quvvati 2,2 KW
Har bir joylashuvning aniqligini his qilish uchun maxsus sozlanishi lokatorga ega uskuna.
Arraning pasdan chiqishi: Mashinaning og’irlik markazi pastga tushadi va ish barqarorroq bo’ladi. Changni so’ruvchi parrak bilan birga chang yig’ish uskunalari bilan jihozlangan, kesish paytida changni kamaytiradi.
Elektr boshqaruvi mikrokompyuterni avtomatik boshqarish, yuqori aniqli va xatosiz ishlashni ta’minlaydi
Yig’ish stoli

Materiali Zanglamas metal
Uzunligi 3000mm

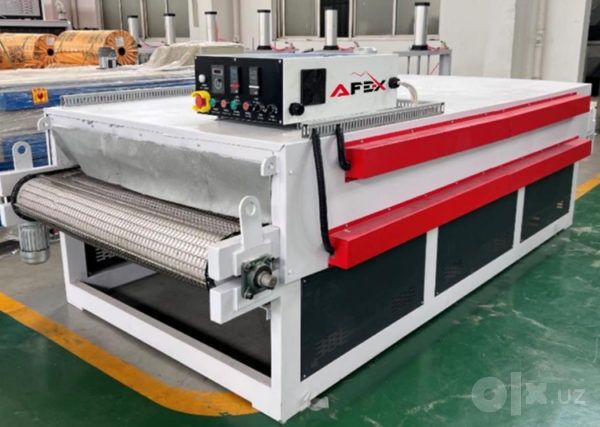

Zanjirli konveyerli pech

Pech uzunligi 3500 mm
Pech kengligi 1700 mm
Qizdirish quvvati 26 KW
Konveyer quvvati 0.75 KW
Ishlab chiqarish quvvati 500 dona / 8 soat ichida


Tom tepasini yopish uchun akssesuar shakllantirish uskunasi

Boshqaruv Tsilindrni yordamida tepa va pasdga boshqaruv
Qolip materiali qotishma alyuminiy
Qoliplar 4 turdagi plitkalari uchun
Ushbu uskuna yarim Avtomat bo’lib, PVX listlardan har xil shakldagi mahsulot chiqarish mumkin.

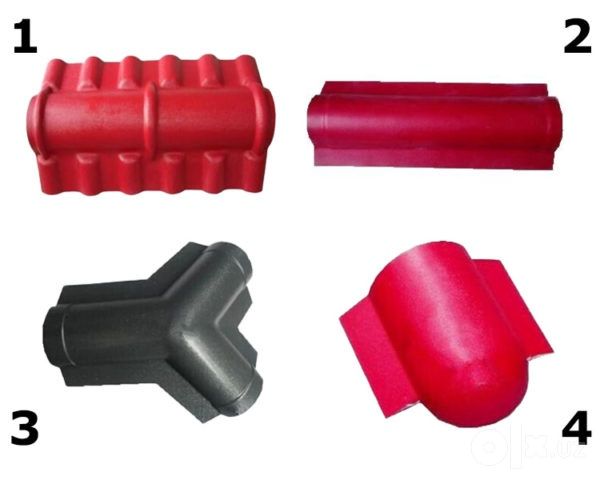

Tom tepasini yopish uchun akssesuarlar qoliplari

Tom tepasini yopish akssesuari
Ikki tarafning ulanish burchagi akssesuari
Uch tarafning ulanish burchagi akssesuari
Tom past qismi uchun akssesuar
Shnekli yuklagich (mikser uchun)

Nominal uzatish quvvati 500kg / soat
Kuchlanish 380V
Motor quvvati 2.2 KW
Truba diametri φ 102mm
Materiali SUS 304
Maxsus mikser

Issiq mikser
Umumiy hajmi 500 L
Foydali hajmi 330 L
Aralashtirish vaqti 8-10 daqiqa
Ishlab chiqarish hajmi 500-750 L
Sovuq mikser
Umumiy hajmi 1000 L
Foydali hajmi 500 L
Aralashtirish vaqti 8-10 daqiqa
Ishlab chiqarish hajmi 500-750 L
Sovutish turi Sovuq suv yordamida
Elektr qismlari
Issiq mikser motori 75 KW
Sovuq mikser motori 15 KW
